信號或廣泛電能在傳輸過程中，為實現信號的無反射傳輸或最大功率傳輸，要求電路連接實現阻抗匹配。阻抗匹配(Impedance matching)是微波電子學里的一部分，主要用于傳輸線上，來達至所有高頻的微波信號皆能傳致載點的目的，不會有信號反射回來源點，從而提升能源效益。阻抗匹配關系著系統的整體性能，實現匹配可使系統性能達到最優。而阻抗匹配是針對射頻等而言的，對于功率電路則不適用的，否則會燒掉東西。
為什么要測試阻抗?元件的阻抗受很多因素影響
頻率

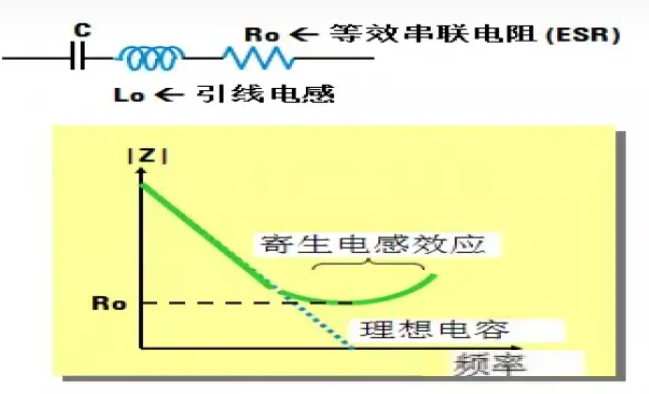

由于存在寄生參數，因此頻率對所有實際元件都有影響。并非所有的寄生參數都會影響測量結果，但正是某些主要的寄生參數確定了元件的頻率特性。當主要元件的阻抗值不同時，主要的寄生參數也會有所不同。圖1至圖3示出實際的電阻器、電感器和電容器的典型頻率響應。
測試信號
交流信號電平的影響（電容）：與交流電壓有關的SMD 電容（具有不同的介電常數, K） 受交流測試電壓的影響如圖4所示。
磁芯電感器受線圈材料的電磁回滯特性影響，線圈電感的感值會隨著測試信號電流變化而變化，如圖5所示。
直流偏置
直流偏置也會改變器件的特性。大家都知道直流偏置會影響半導體器件（比如二極管和晶體管以及其他被動器件/無源器件）的特性。對于具有高介電常數材料制成的電容來說，器件上所加的直流偏置電壓越高，電容的變化越大。

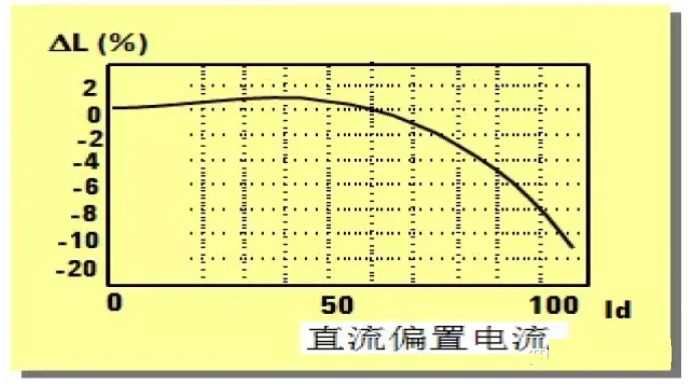

對于磁芯電感器，電感隨流過線圈的直流變化而變化，這主要應歸于線圈材料的磁通飽和特性�，F(xiàn)在，開關電源非常普遍。電力電感通常用于濾波由于高電流開關的射頻干擾和噪聲。為了保持好的濾波特性，減小大電流的紋波，電力電感必須在工作條件下測量其特性，以保證電感的滾將特性不影響其工作特性。
溫度
大多數器件都容易受溫度影響。對于電阻、電感和電容，溫度特性是非常重要的規范參數。溫度效應的考慮，阻抗匹配電路的性能在不同溫度下可能會發生變化，特別是500-700kHz低頻段, 阻抗變化受溫度影響尤其嚴重。因此,需要根據實際應用環境評估和考慮溫度效應對阻抗匹配電路的影響。工采網推薦的加拿大FISO光纖溫度傳感器- FOT-L-SD可以測試阻抗匹配器內部溫度。
FISO的光纖溫度傳感器能夠提供精確、穩定和可重復的溫度測量。這些測量均基于反射光的變化---與發射光對比時--由傳感器內部高度穩定的玻璃的熱膨脹弓|起。光纖的另一個重要優點是使用它可以生產各種小型元件，同時，這些元件材料的實體物理特性不會被平衡。另-方面,光纖的尺寸大小已被優化，這種優化的尺寸可以提供盡可能小的光路。得益于這一優點， 光纖傳感器的尖端頂圓直徑可小達08mm。我司生產的所有溫度傳感器都需要與FISO的對應信號調理器配套使用。
