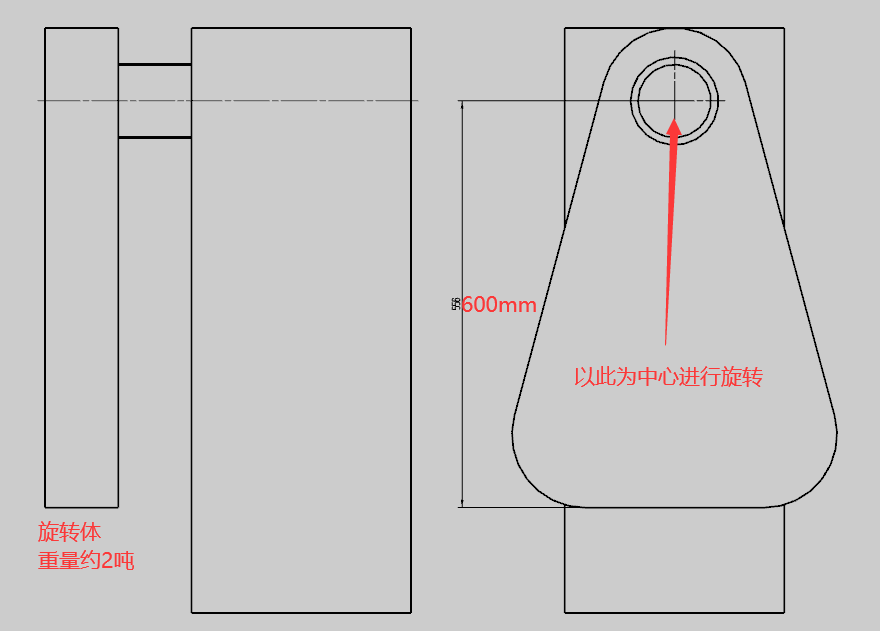

還請指教這個扭力的計算公式,謝謝!

你就按照力臂600算吧

可以在電腦找出重心再算

引用

引用第2樓payfsl于2023-01-15 04:57發表的  :
可以在電腦找出重心再算

請教其方法！還請指點。謝謝

你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

引用

引用第4樓zlcp123于2023-01-15 09:37發表的  :
你這圖差一些參數，具體可以自己在CAD畫一下然后算個重心，大概應該在310mm左右

這個旋轉體是偏中心600mm左右進行旋轉且轉速是每分鐘10轉.

一個周期的每角度扭力不一樣，如果是批量的，可以做一件標準件，從驅動端用傳感器測試記錄一個周期的扭力變化線（單件在確認正常的情況下，也可以這樣測試）。

本質上是求旋轉體重心到圓心的力臂長度,和角度輸入相關,其中重心到旋轉中心的偏移是固定的

y=f(x),y是力臂長度,x是旋轉角度,本質上就是求一個直角三角形的邊長,而且是已知兩個角度和一個邊長(重心的偏移是固定的,90°是固定的,輸入角度是人為控制的也是已知的),那么f()易到,有了f()計算是很簡單的

我認為只能近似的算一下了，T=Ja，J是慣量，把負載看成規則的長方體，偏心運動，這個比較好計算；a是角加速度，參考伺服選型樣本中的單位，T就算出來了，負載的慣量可以按照計算慣量的1/3使用，通常伺服選型都是按照3倍來匹配的
