樓主發表于: 2018-08-14 14:45

只看樓主 | 小中大

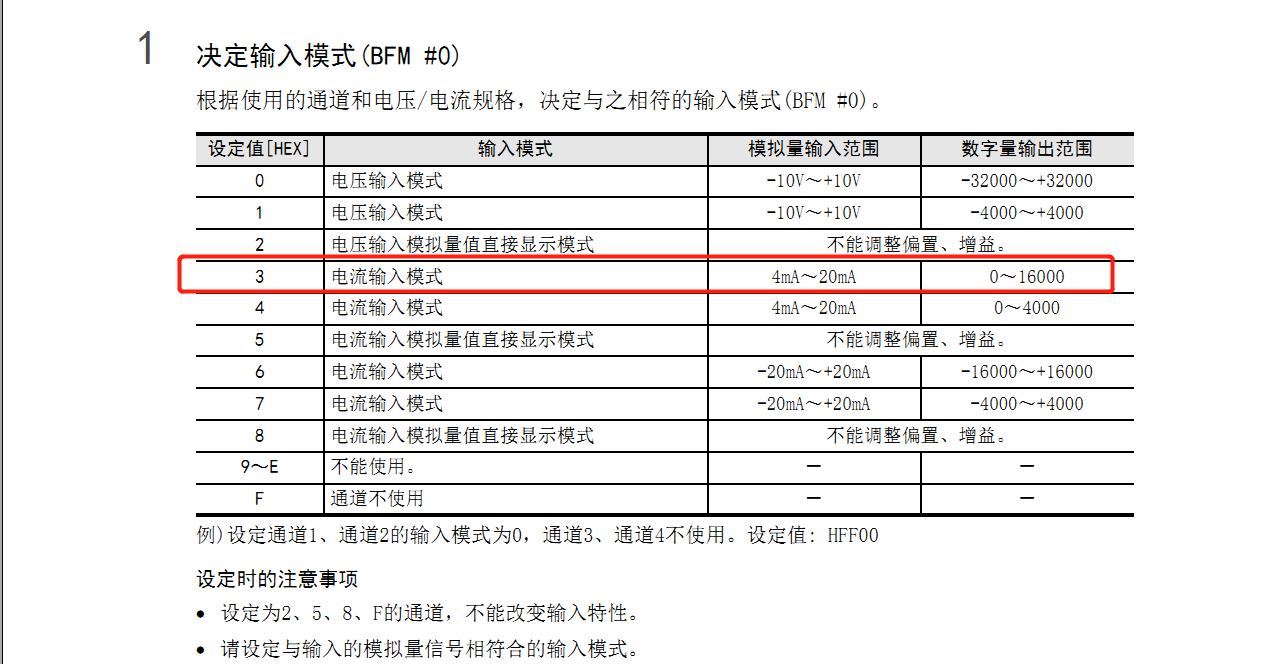

圖片：

真空壓力傳感器是4-20mA的， 4mA對應是 -100KPa 20mA對應是 0KPa ，三菱FX3U-4AD模擬量輸入,用模式3如圖，怎樣轉成我實際的真空壓力值顯示在人機。怎樣計算的。

士林變頻器代理 18312516885

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1846 點
下載積分: 80225 分
在線時間: 530(小時)
注冊時間: 2016-08-15
最后登錄: 2025-05-14
查看apei2014的主題 / 回貼

1樓發表于: 2018-08-14 15:02

只看該作者 | 小中大

標定，
兩點求直線，（0，－100），（16000，0），可以得到一個算式，頭尾限住，往里一套，搞定

東隅已逝，桑榆非晚。

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 449 點
下載積分: 16912 分
在線時間: 568(小時)
注冊時間: 2016-06-06
最后登錄: 2025-05-06
查看hardy_6817的主題 / 回貼

2樓發表于: 2018-08-14 19:30

只看該作者 | 小中大

簡單點y=ax+b

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

3樓發表于: 2018-08-14 20:50

只看該作者 | 小中大

引用
引用第2樓hardy_6817于2018-08-14 19:30發表的 :
簡單點y=ax+b

模擬量模塊的資料里程序例子，直接套用

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 280 個
工控威望: 2015 點
下載積分: 442 分
在線時間: 631(小時)
注冊時間: 2012-03-01
最后登錄: 2025-05-14
查看wanzhen2006的主題 / 回貼

4樓發表于: 2018-08-14 21:55

只看該作者 | 小中大

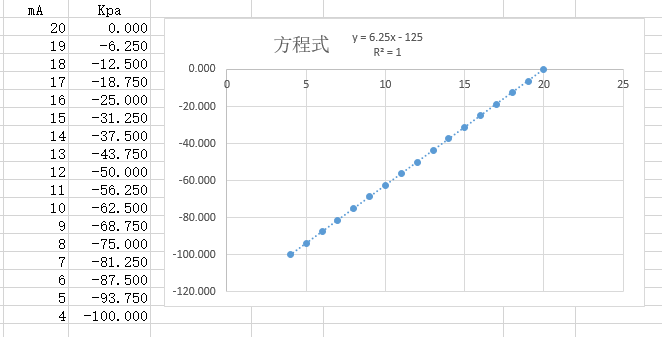

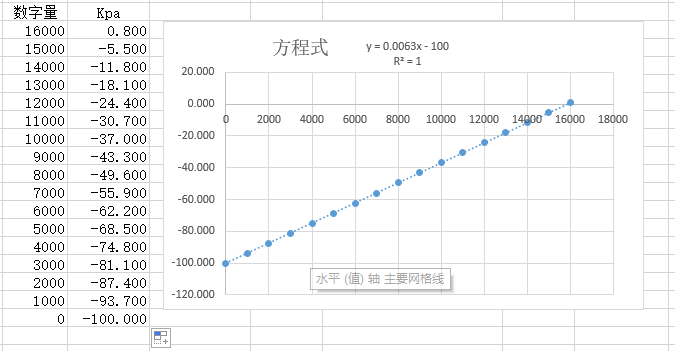

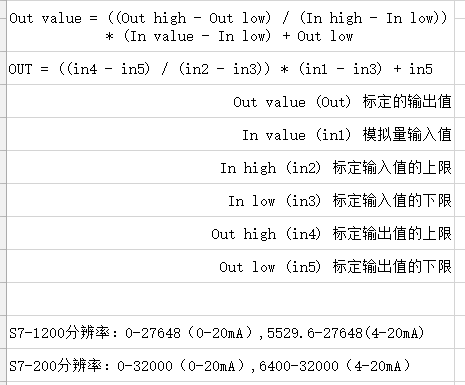

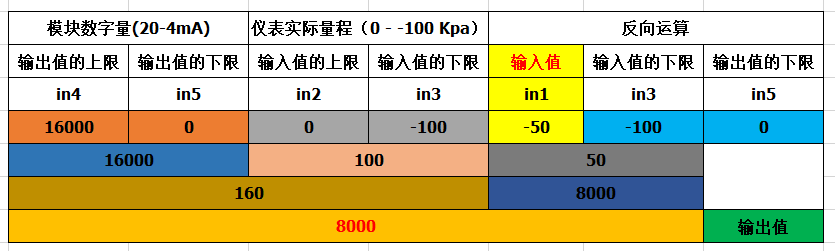

圖片：

[ 此帖被wanzhen2006在2018-08-14 22:04重新編輯 ]

本帖最近評分記錄：

下載積分:+1(x454941267) 真誠感謝！

下載積分:+2(明月松間照) 感謝分享！

下載積分:+5(huiming)

下載積分:+1(bruce2020) 真誠感謝！

做工控人.不停學習.分享.交流.

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-05-08
查看jum1982的主題 / 回貼

5樓發表于: 2018-08-15 08:19

只看該作者 | 小中大

壓力值=（16000-反饋值）/16000*-100

本帖最近評分記錄：

下載積分:+5(huiming) 謝謝

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 3143 分
在線時間: 573(小時)
注冊時間: 2011-03-09
最后登錄: 2025-05-14
查看huiming的主題 / 回貼

6樓發表于: 2018-08-15 08:31

只看該作者 | 小中大

方便分享這個表格嗎？

引用
引用第4樓wanzhen2006于2018-08-14 21:55發表的 :
[attachment=224783] [attachment=224784]

士林變頻器代理 18312516885

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 280 個
工控威望: 2015 點
下載積分: 442 分
在線時間: 631(小時)
注冊時間: 2012-03-01
最后登錄: 2025-05-14
查看wanzhen2006的主題 / 回貼

7樓發表于: 2018-08-15 08:51

只看該作者 | 小中大

引用
引用第6樓huiming于2018-08-15 08:31發表的 :
方便分享這個表格嗎？

鏈接：https://pan.baidu.com/s/1MilulvTouxkvmKoxbaGN7Q 密碼：s547

做工控人.不停學習.分享.交流.

夜傷非

山本無憂，因雪白頭；水本無愁，因風起皺。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 212 點
下載積分: 5120 分
在線時間: 59(小時)
注冊時間: 2018-03-20
最后登錄: 2018-09-14
查看夜傷非的主題 / 回貼

8樓發表于: 2018-08-15 08:58

只看該作者 | 小中大

學習學習

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1286 個
工控威望: 6117 點
下載積分: 54500 分
在線時間: 1129(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-14
查看john42tw的主題 / 回貼

9樓發表于: 2018-08-15 10:06

只看該作者 | 小中大

引用
引用樓主huiming于2018-08-14 14:45發表的真空負壓模擬量轉換問題請教 :
真空壓力傳感器是4-20mA的， 4mA對應是 -100KPa 20mA對應是 0KPa ，三菱FX3U-4AD模擬量輸入,用模式3如圖，怎樣轉成我實際的真空壓力值顯示在人機。怎樣計算的。

確定 20mA對應是 0KPa 嗎?

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11753 個
工控威望: 19146 點
下載積分: 13902 分
在線時間: 2762(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-14
查看往事如風的主題 / 回貼

10樓發表于: 2018-08-15 13:00

只看該作者 | 小中大

學習一下

三人行者必有我師，擇其善者而從之

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 3143 分
在線時間: 573(小時)
注冊時間: 2011-03-09
最后登錄: 2025-05-14
查看huiming的主題 / 回貼

11樓發表于: 2018-08-15 19:45

只看該作者 | 小中大

確認，真空只有負壓值啊

引用
引用第9樓john42tw于2018-08-15 10:06發表的 :

確定 20mA對應是 0KPa 嗎?

士林變頻器代理 18312516885
