jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

樓主發表于: 2017-07-21 16:51

只看樓主 | 小中大

就是富士TS1070觸摸屏的COM1口連接FX1S PLC的RS422編程口的通訊線。

這條線有現成的賣，找了一個下午也沒找到接線方式，想自己做一條。有用過的兄弟說一下，非常感謝。

[ 此帖被jeffwang2011在2017-07-21 17:11重新編輯 ]

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

1樓發表于: 2017-07-24 12:22

只看該作者 | 小中大

居然沒人知道。。。

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的主題 / 回貼

2樓發表于: 2017-07-24 18:45

只看該作者 | 小中大

我這裡有如有需求請聯繫

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 772 個
工控威望: 993 點
下載積分: 13509 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-07-11
查看uu.liu的主題 / 回貼

3樓發表于: 2017-07-25 08:16

只看該作者 | 小中大

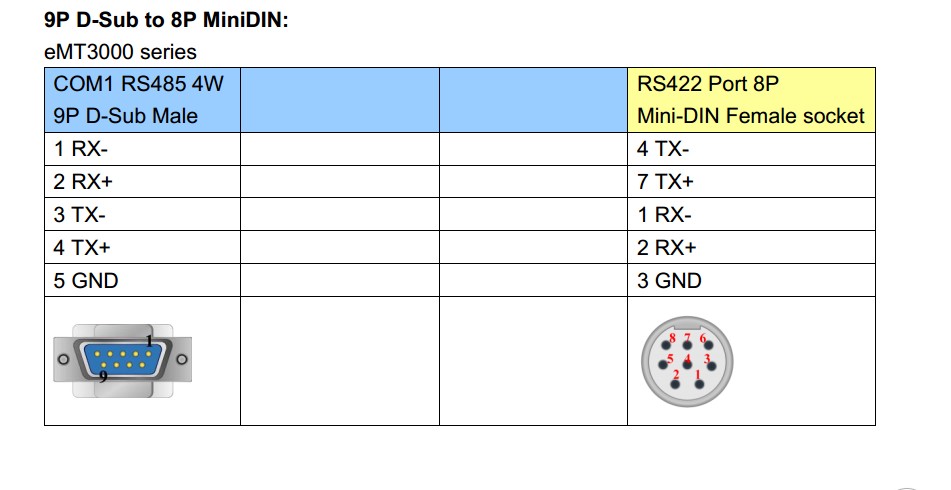

圖片：

這個是維綸觸摸屏鏈接FX1S，找找?guī)讉€(gè)信號對應就好了！

本帖最近評分記錄：

下載積分:+5(jeffwang2011) 多謝。

QQ:569456723

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

4樓發表于: 2017-07-25 14:32

只看該作者 | 小中大

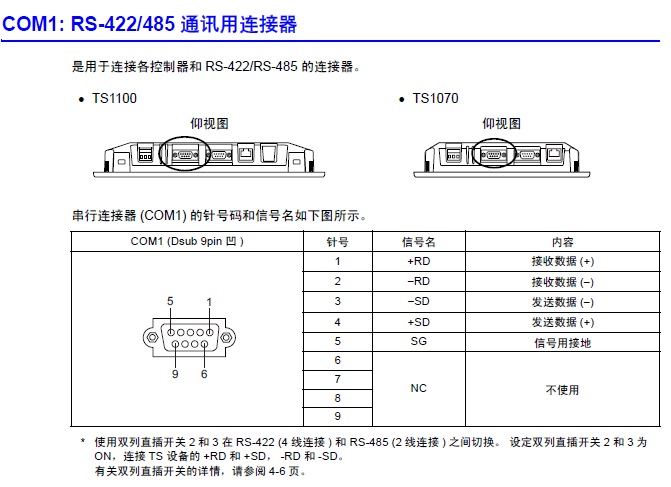

用樓上的圖或者下面這個圖都可以制作連接線。

參考TS1070的com1引腳定義。

連接如下：
MD8M(MALE) Dsub9（MALE）
7--------------------------------1
4--------------------------------2
1--------------------------------3
3--------------------------------5
2--------------------------------4
