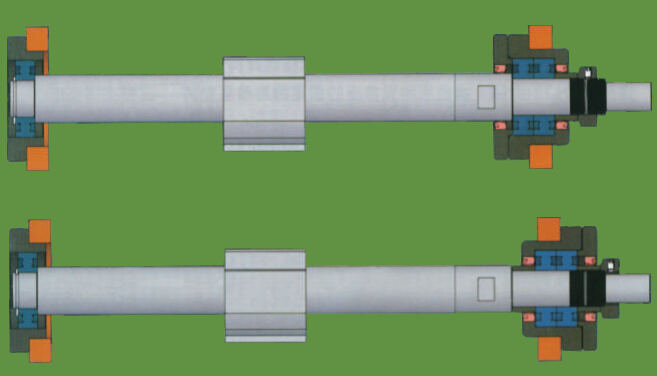

>>支撐座系列總介紹——組裝范例（同創達方型支撐座）
>>支撐座系列總介紹——組裝范例（同創達圓型支撐座）
>>同創達支撐座系列總介紹——安裝注意事項

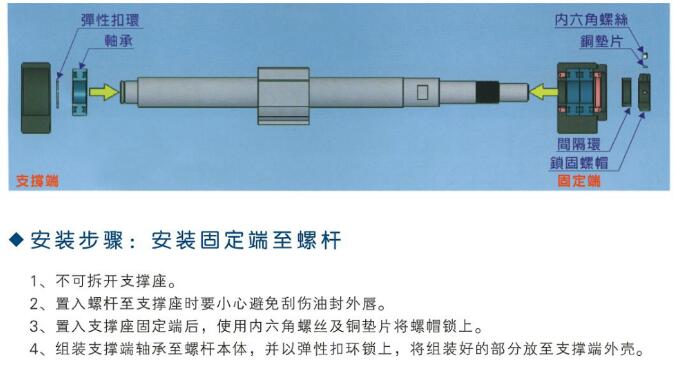

安裝步驟：安裝固定端至螺桿
1 不可拆開支撐座；
2 置入螺桿至支撐座時要小心避免刮傷油封外唇。
3 置入支撐座固定端后，使用內六角螺絲以及銅墊片將螺母鎖上。
4 組裝支撐端軸承至螺桿本體，并以彈性扣環鎖上，將組裝好的部分放至支撐端外殼。

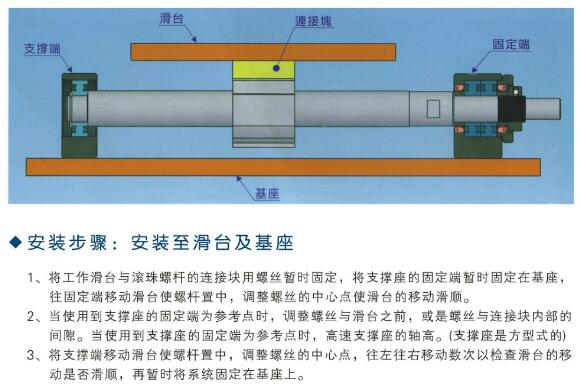

安裝步驟：安裝至滑臺及基地
1 將工作滑臺與滾珠螺桿的鏈接塊用螺絲暫時固定，將支撐座的固定端暫時固定在基座，往固定端移動滑臺使得螺桿置中，調整螺絲的中心點使滑臺的移動順暢。
2 當使用到支撐座的固定端為參考點時，調整螺絲與滑臺之前，或者是螺絲與連接塊內部的間隙。當使用到支撐座的固定端作為參考點時，高速支撐座的軸高。（支撐座是方型式）
3 將支撐端移動滑臺使螺桿置中，調整螺絲的中心點，往左往右移動數次以便檢查滑臺的移動是否滑順，再暫時將系統固定在基座上。
安裝步驟：確定精度及最后緊配
確定 螺桿末端及軸的間隙符合公差之后，最后將滑臺，連接塊，固定端和支撐端鎖緊固定。

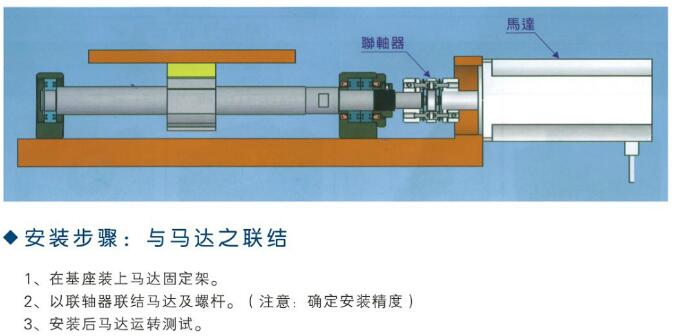

安裝步驟：與馬達之聯結
1 在基座上安裝馬達固定架
2以聯軸器連接馬達機螺桿（注意，確定安裝精度）
3 安裝后馬達運轉測試。
