引用

引用第1樓xyzenter于2017-05-15 14:25發表的  :

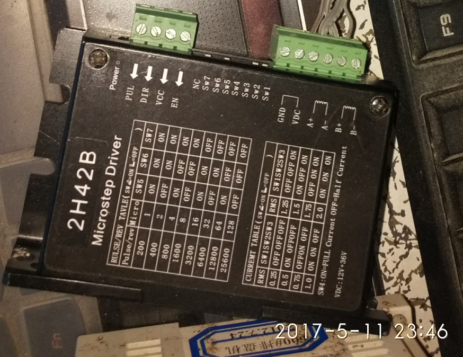

接線么。首先得看你步進電機驅動器的電壓，你這個驅動器的電壓是DC12V-36V，也就是說，你可以給它供12V，24V，36V的電。一般情況為了方便，我們就直接接DC24V了，也就是那個VDC端接+24V，GND端接0V，這是一對。

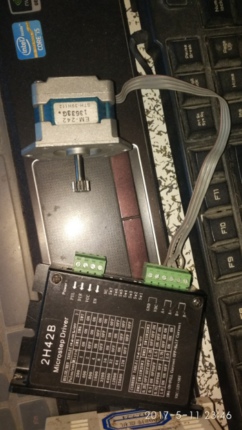

那個A+,A-,B+,B-這是兩對線，對應電機的四根線，只要保證驅動器A組對電機A組，B組對電機B組，+-極性可以不用管，大不了到時候看它反轉就反過來一下就可以了。

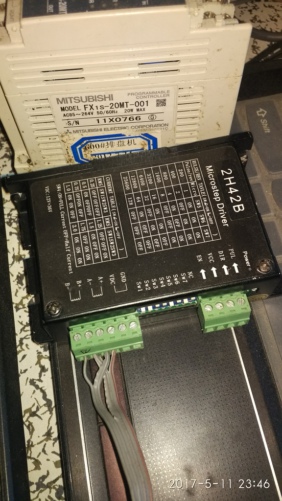

上面那個信號線。en是使能端，可以不用管。puls是脈沖，dir是方向，你這里的驅動器直接規定公共端VCC接24V了，那么就要求你的PLC公共端肯定是要接0V的了。于是puls接到y(tǒng)0，dir接到y(tǒng)1，這樣就可以了。
.......
