我是一個剛接觸三菱PLC的新手，現在手頭有這樣一個題目，求大家幫忙看看
一臺真空干燥箱，閉合總開關后 蒸汽閥、真空閥、冷卻水開關打開儲氣罐開關閉合（不工作時是開著的）5分鐘后檢測是否有壓力、溫度以及冷卻水流量。若沒有則報警，五分鐘后回到初始狀態；若正常工作則開始計時十分鐘后檢測是否到達設定溫度（60℃）和要求的壓力（-0.1~0之間即真空），若未達到設定溫度則繼續加溫，若未達到真空則繼續抽真空；若達到真空以及設定溫度則減小蒸汽閥開啟度 并保溫8.5小時后回到初始狀態。

PLC是三菱fx2n 32mr的模擬量轉換模塊是4AD與4DA。  壓力變送器是順來達的SLDYB-2088量程為-0.1~0 電流輸入為4~20ma；溫度變送器用的是導軌式溫度變送器量程0~100攝氏度電流輸入為4~20ma分度號是pt100。



下面是我編的梯形圖，求指教哪里不對

剩下的梯形圖不讓發了。。。很尷尬

FX的PLC用到A/D、D/A模塊可能需要初始設定一下。要查一下對應的手冊。
然后做幾個FB。
用來對應采集數據轉換成實際值輸出（建議全程浮點運算）
以及，人為設定值轉換成分辨率形式輸出給模塊（建議先浮點運算，最后一步換成整數分辨率）。
最后用畫和簡單的邏輯圖。照著圖簡單寫幾十行就差不多了。

引用

引用第2樓yfcc923于2017-04-19 16:35發表的  :
FX的PLC用到A/D、D/A模塊可能需要初始設定一下。要查一下對應的手冊。
然后做幾個FB。
用來對應采集數據轉換成實際值輸出（建議全程浮點運算）
以及，人為設定值轉換成分辨率形式輸出給模塊（建議先浮點運算，最后一步換成整數分辨率）。
最后用畫和簡單的邏輯圖。照著圖簡單寫幾十行就差不多了。

FX2N的PLC盡量少浮點運算，好像并不支持FB塊。
不知道蒸氣閥是否采用比例閥，如采用比例閥，可以根據輸入的溫度，進行PID控制，PID控制注意PID值的設置，不知道蒸氣加熱的滯后有多大，這個需要多次調試，其它的按照流程設計即可。

前幾天太忙了沒時間上傳我自己編寫的程序，用的軟件是gx developer

引用

引用第3樓tingfenghu于2017-04-19 20:18發表的  :

FX2N的PLC盡量少浮點運算，好像并不支持FB塊。
不知道蒸氣閥是否采用比例閥，如采用比例閥，可以根據輸入的溫度，進行PID控制，PID控制注意PID值的設置，不知道蒸氣加熱的滯后有多大，這個需要多次調試，其它的按照流程設計即可。

新手不是很明白。。。。

首先初始化，然后定義，電壓，或電流

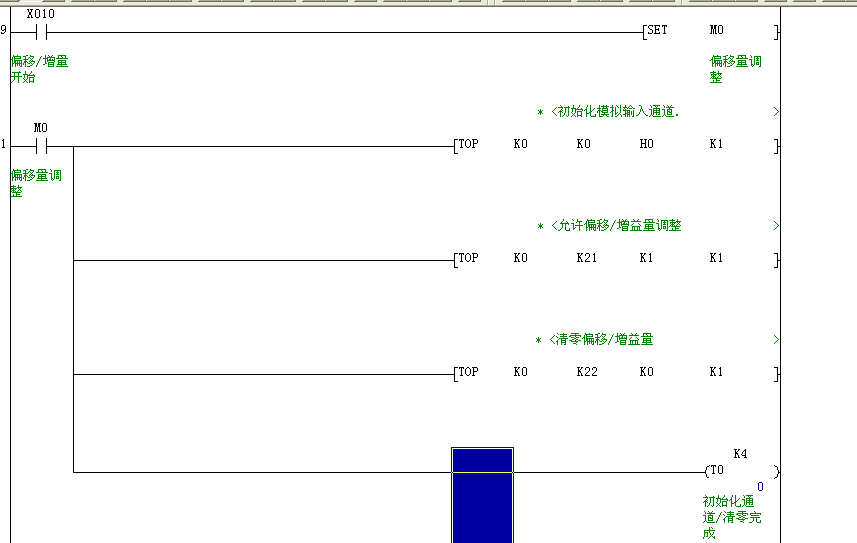

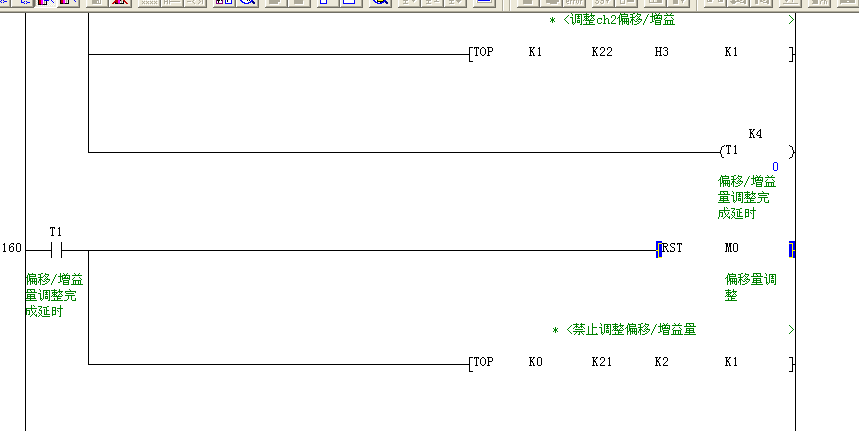

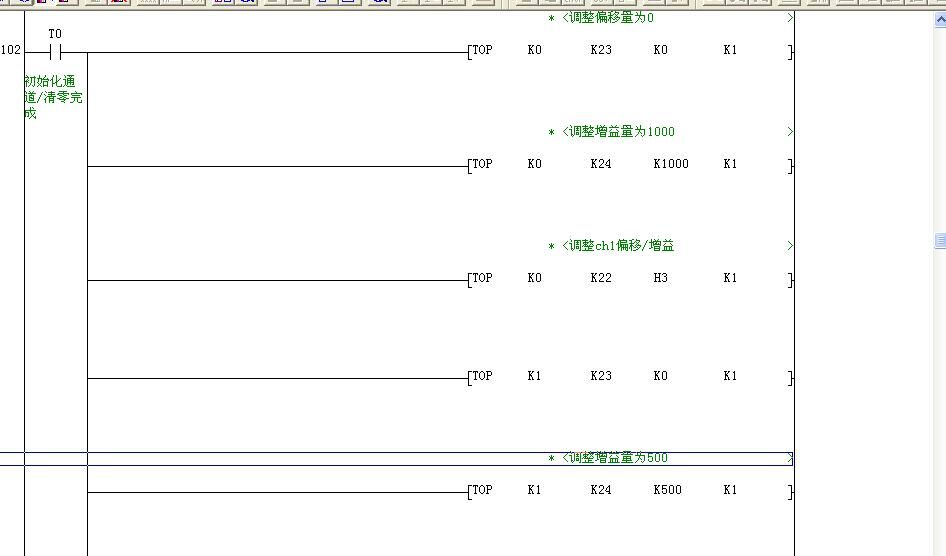

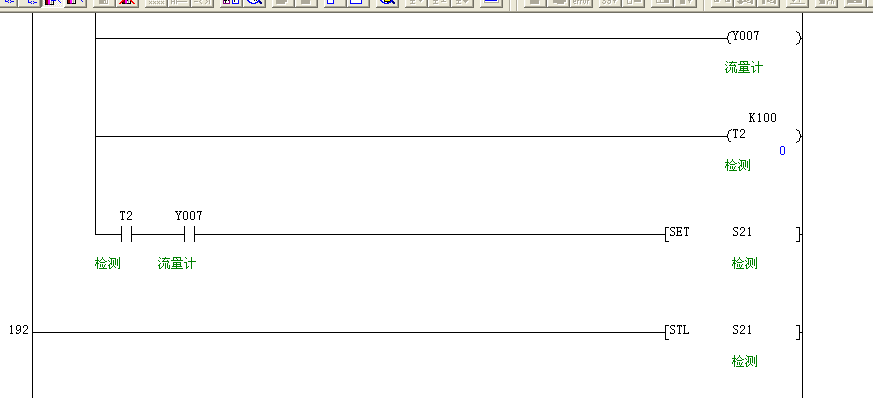

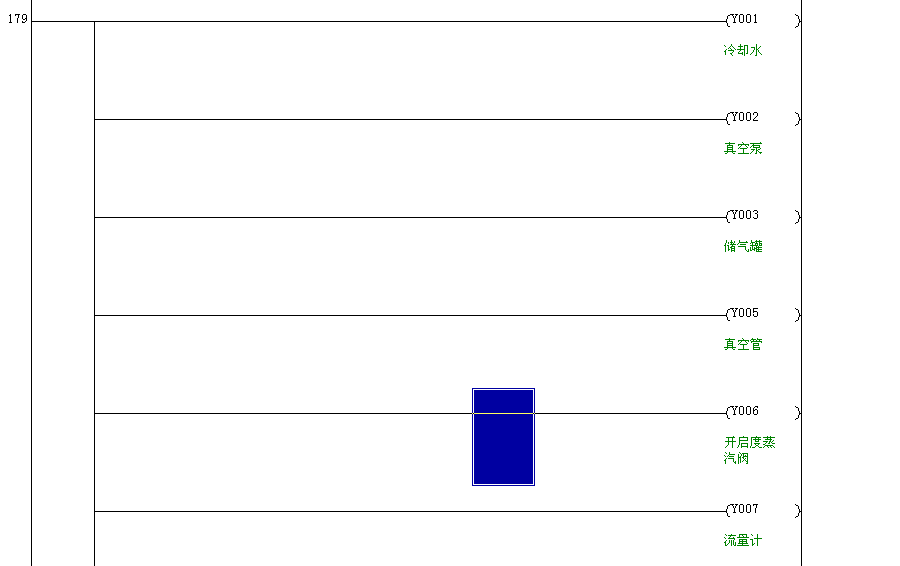

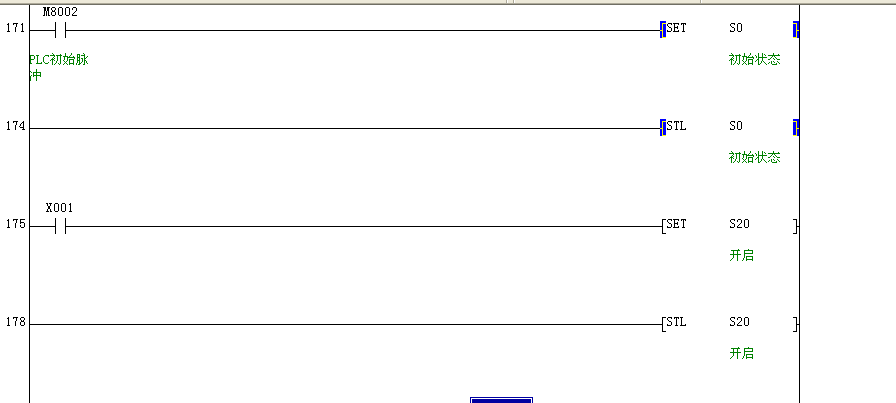

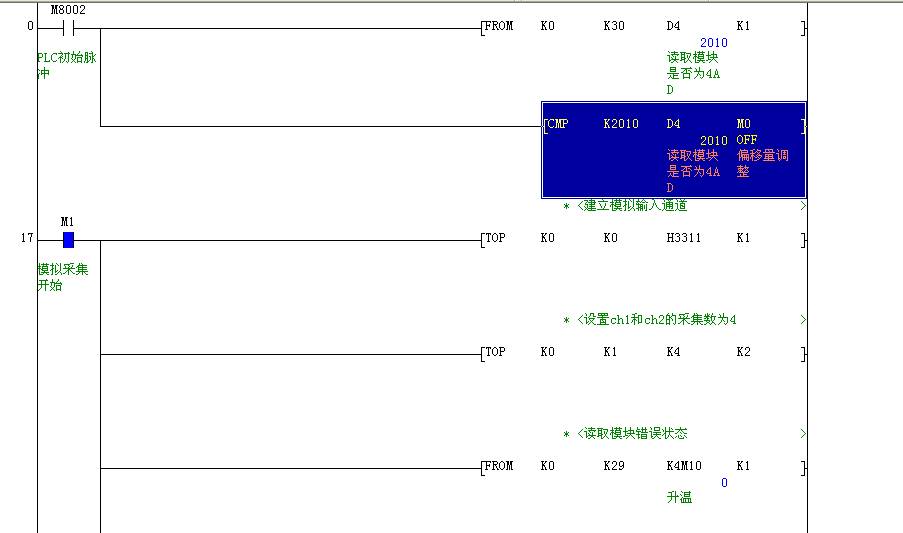

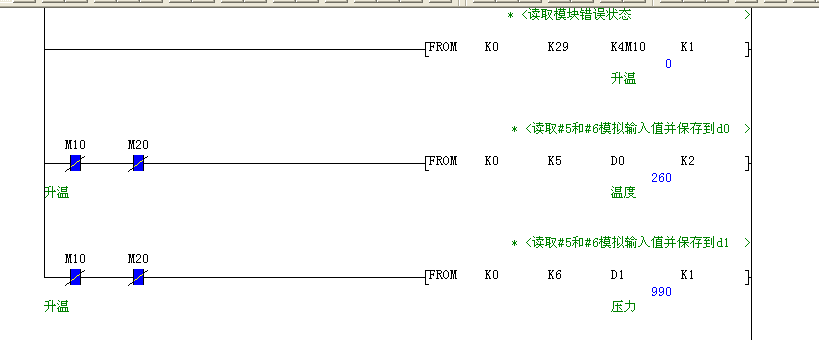

這是改過了之后的程序，求大手們教教啊   在stls21的地方需要進行溫度檢測測試出溫度要在65~85之間。

我也是新手，看一下
