樓主  發表于: 2017-03-15 15:09
求前輩解答傳輸方式:皮帶+滑輪1.滑輪直徑90mm2.臺達編碼器最大分辨率16萬3.減速比204.指令單位0.02設定齒輪比后實際脈沖與反饋脈沖要一致,因為我需要取它的反饋脈沖做處理,求解答
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園常客
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
1樓  發表于: 2017-03-15 15:45
電子齒輪比需要你描述清楚

你的同步帶輪吧  直徑是90mm

編碼器分辨率是:163000

減速比 是 1:204

指令單位是: 0.02 mm/pulse 嗎

這樣的電子齒輪比就可以計算如下:

0.02X163000X204/282.6

自己約分即可

問題一定要描述清楚,不然結果差多了,電子齒輪比和減速比  螺距等強相關,你不說清楚,算出來也是錯誤的
本帖最近評分記錄:
  • 下載積分:+1(yexiong)
    dh0010
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 130 個
    工控威望: 1129 點
    下載積分: 2897 分
    在線時間: 193(小時)
    注冊時間: 2016-11-09
    最后登錄: 2023-11-18
    查看dh0010的 主題 / 回貼
    2樓  發表于: 2017-03-15 19:55

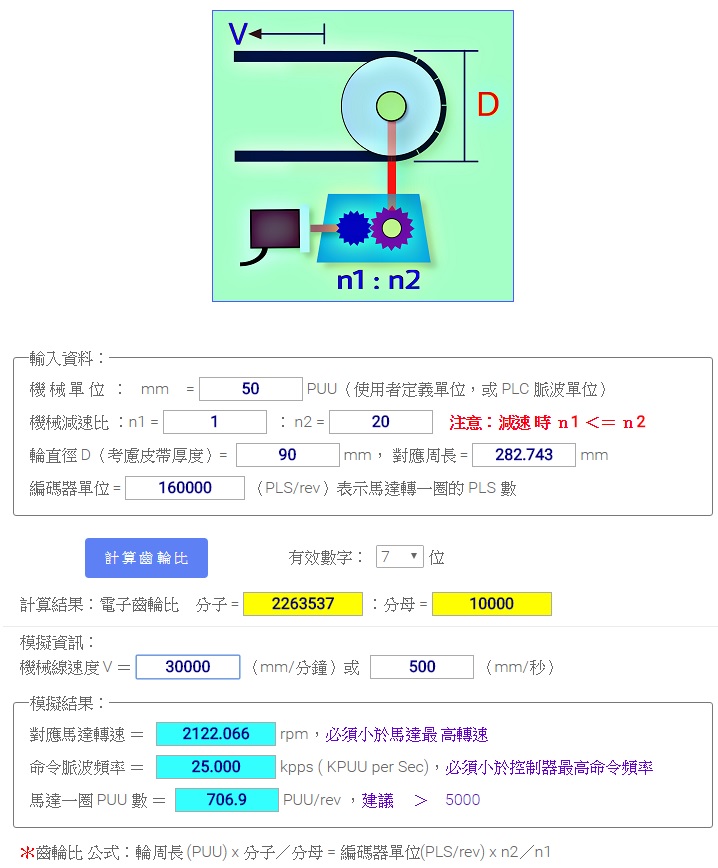

    同步帶齒輪比計算可以參考 => 齒輪比計算工具

    畫面如圖檔,參數可自行修改:

    [ 此帖被dh0010在2017-03-16 09:11重新編輯 ]
    haozai
    級別: 略有小成
    精華主題: 0
    發帖數量: 113 個
    工控威望: 269 點
    下載積分: 912 分
    在線時間: 206(小時)
    注冊時間: 2012-12-12
    最后登錄: 2025-02-10
    查看haozai的 主題 / 回貼
    3樓  發表于: 2017-03-15 22:15
    引用
    引用第2樓dh0010于2017-03-15 19:55發表的  :
    同步帶齒輪比計算可以參考 => 齒輪比計算工具

    畫面如圖檔,參數可自行修改:
    [attachment=170701]

    請問這齒輪計算工具軟件那里下載
    dh0010
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 130 個
    工控威望: 1129 點
    下載積分: 2897 分
    在線時間: 193(小時)
    注冊時間: 2016-11-09
    最后登錄: 2023-11-18
    查看dh0010的 主題 / 回貼
    4樓  發表于: 2017-03-16 09:03
    引用
    引用第3樓haozai于2017-03-15 22:15發表的  :

    請問這齒輪計算工具軟件那里下載

    是網頁版,不需要下載,點進網址就能用...

    也有 => 螺桿機構的齒輪比計算
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11847 個
    工控威望: 19241 點
    下載積分: 14143 分
    在線時間: 2771(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-06-14
    查看往事如風的 主題 / 回貼
    5樓  發表于: 2017-03-17 10:34
    引用
    引用第2樓dh0010于2017-03-15 19:55發表的  :
    同步帶齒輪比計算可以參考 => 齒輪比計算工具

    畫面如圖檔,參數可自行修改:
    [attachment=170701]
    三人行者必有我師 ,擇其善者而從之
