jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
樓主  發表于: 2016-11-11 16:25

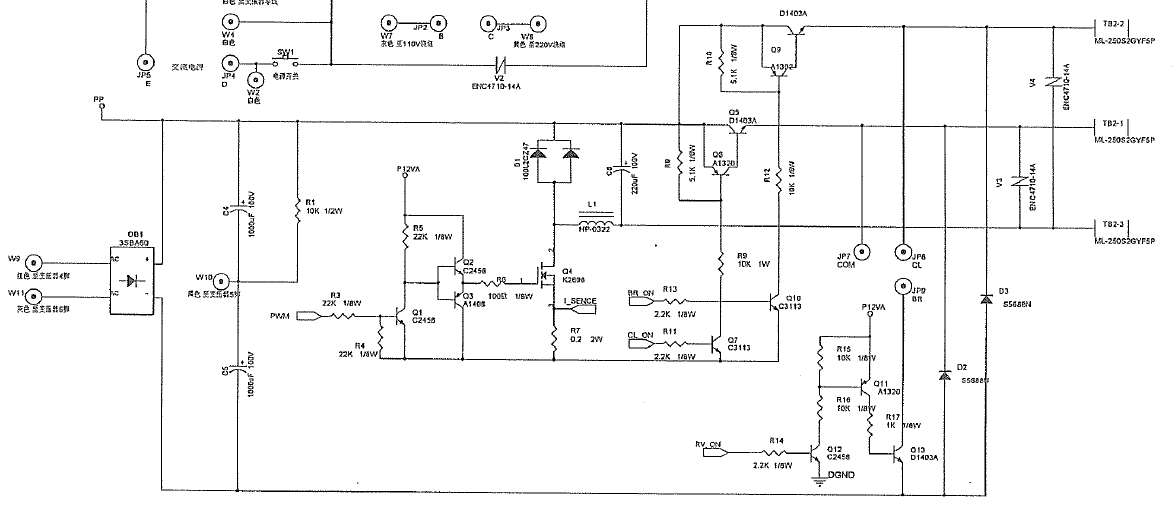

這是公司的一款電磁離合和剎車電子控制電路,現在出現剎車停止位置偏移,并且剎車噪音很大的問題,換一個控制盒就好了,而壞的控制盒有幾個了,廠家也倒閉了,自己研究了幾天也搞不定,請懂這種控制的兄弟幫下忙,看下是哪里出問題了。COM接BR,TB2-3是離合剎車公共端,TB2-1是離合,TB2-2是剎車。離合24VDC/1.6A/15Ω/38W,剎車24VDC/0.92A/26Ω/22W。
這個電路有些地方看不懂,就是D1那兩個二極管,L1,C6是做什么用的,剎車出現噪音和停止位偏移和什么元件相關呢?用萬用表量過這些元件都沒壞的跡象。先謝過了。
家寶維修
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 126 點
下載積分: 2025 分
在線時間: 19(小時)
注冊時間: 2016-10-21
最后登錄: 2016-12-17
查看家寶維修的 主題 / 回貼
1樓  發表于: 2016-11-11 20:32
這是一個電感型儲能恒流控制電路,L1為儲能電感,Q4導通,L1儲能;Q4關閉,存貯在L1上的能量通過磁電轉換,經D1向220UF電容充電,改變Q4的導通時間,就可以改變220UF電容的電荷強弱,實現對剎車控制目的。
本帖最近評分記錄:
  • 下載積分:+5(jeffwang2011) 真誠感謝!
    家寶維修
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 126 點
    下載積分: 2025 分
    在線時間: 19(小時)
    注冊時間: 2016-10-21
    最后登錄: 2016-12-17
    查看家寶維修的 主題 / 回貼
    2樓  發表于: 2016-11-11 20:40
    大功率元件為易損件。
    本帖最近評分記錄:
  • 下載積分:+5(jeffwang2011) 真誠感謝!
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    3樓  發表于: 2016-11-16 08:01
    還沒搞定,頂貼。。。
    十三月
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 186 個
    工控威望: 1433 點
    下載積分: 48874 分
    在線時間: 304(小時)
    注冊時間: 2015-08-18
    最后登錄: 2019-03-14
    查看十三月的 主題 / 回貼
    4樓  發表于: 2016-11-16 08:24
    我以前也碰到類似的情況,調一下剎車間隙就好了。剎車剎不死的時候就會出聲音,且會出現移位。希望對你有幫助!
    本帖最近評分記錄:
  • 下載積分:+5(jeffwang2011)
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    5樓  發表于: 2016-11-16 12:23
    引用
    引用第4樓十三月于2016-11-16 08:24發表的  :
    我以前也碰到類似的情況,調一下剎車間隙就好了。剎車剎不死的時候就會出聲音,且會出現移位。希望對你有幫助!



    剎車間隙是有一點,不過用好的控制盒裝上就沒有問題了,既沒有噪音,停止位也不偏移了。。。
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    6樓  發表于: 2016-11-18 09:22
    不要沉,頂?shù)浇鉀Q為止。。。

    今天繼續測試。。。
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    7樓  發表于: 2016-11-22 17:08
    不要沉,頂?shù)浇鉀Q為止。。。

    20天過去了。。。
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    8樓  發表于: 2016-11-30 08:50

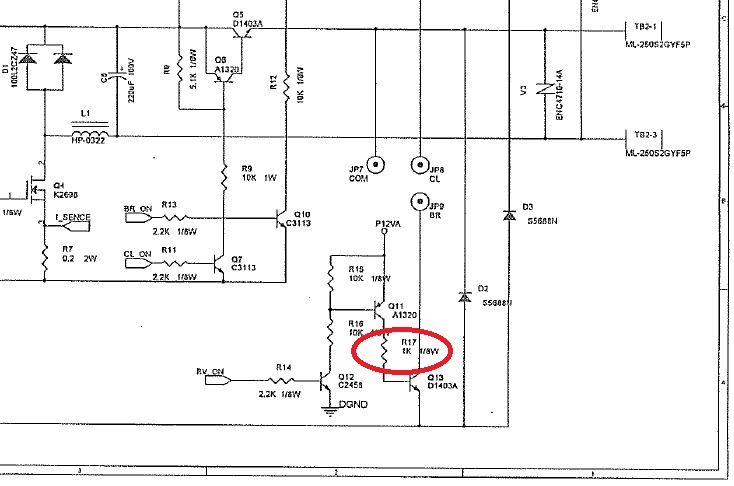

    搞定了,R17因為功率富余量太少,燒毀,更換后就好了。封貼。。。
