樓主  發表于: 2014-08-14 09:23
圖片：
圖片：
設備使用的松下A5系列伺服電機，將抱閘輸出線BRK0FF+接24v正，用萬用表量BRKOFF-與24v負之間的電壓，伺服上電的時候該信號有電壓，伺服下電的時候該信號仍然有電壓，控制器斷電時，該信號也有電壓，不知是不是接線的問題
bogegongkong
什么是生活，生活就是活著。
級別: 略有小成
精華主題: 0
發帖數量: 427 個
工控威望: 414 點
下載積分: 2444 分
在線時間: 563(小時)
注冊時間: 2007-07-06
最后登錄: 2025-08-08
查看bogegongkong的 主題 / 回貼
1樓  發表于: 2014-08-14 09:37
接上負載,繼電器,再測量下
熟悉輪胎生產工藝流程。專業制造車胎生產設備。提供輪胎工廠公用工程設計，安裝。提供輪胎生產設備改造升級服務。愿與各同行探討工控問題：QQ 1987857377
gufan8099663
級別: 略有小成
精華主題: 0
發帖數量: 61 個
工控威望: 230 點
下載積分: 39419 分
在線時間: 715(小時)
注冊時間: 2013-06-23
最后登錄: 2025-09-19
查看gufan8099663的 主題 / 回貼
2樓  發表于: 2014-08-14 09:44

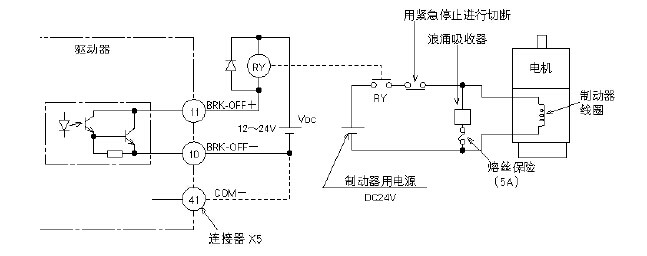

要帶負載的，不可以直接上電，上圖的RY就是負載的線圈，然后通過RY的通斷控制剎車的開關
qwer527
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qwer527的 主題 / 回貼
3樓  發表于: 2014-08-14 10:01
可是繼電器線圈怎么接呢，BRKOFF-按照圖上要接24V負，負載在BRKOFF+之前，繼電器線圈是應該接BRKOFF+和24v正么？
448955532
級別: 實習會員
精華主題:
發帖數量: 個
工控威望: 0 點
下載積分: 分
在線時間: 0(小時)
注冊時間: 2015-01-04
最后登錄: 1970-01-01
查看448955532的 主題 / 回貼
4樓  發表于: 2015-01-06 12:07
BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。
建控電
野蠻其體魄、文明其精神！！
級別: 論壇先鋒
精華主題: 0
發帖數量: 548 個
工控威望: 1597 點
下載積分: 3472 分
在線時間: 395(小時)
注冊時間: 2013-12-16
最后登錄: 2025-08-11
查看建控電的 主題 / 回貼
5樓  發表于: 2015-01-07 08:39
引用
引用第4樓448955532于2015-01-06 12:07發表的  :
BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。

同意4樓  BRKOFF-接COM-也就是0V，BRKOFF+接繼電器線圈負極。線圈另一端接24V！通電后，你會發現繼電器吸合了！就會明白~
