迷茫的工控人
級別: 正式會員
精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 570 分
在線時間: 5(小時)
注冊時間: 2014-08-13
最后登錄: 2014-09-03
查看迷茫的工控人的 主題 / 回貼
樓主  發表于: 2014-08-13 20:40

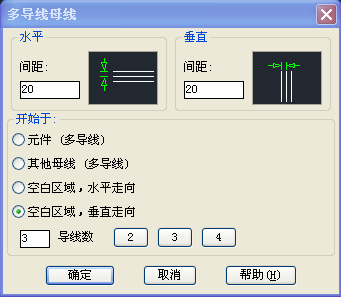

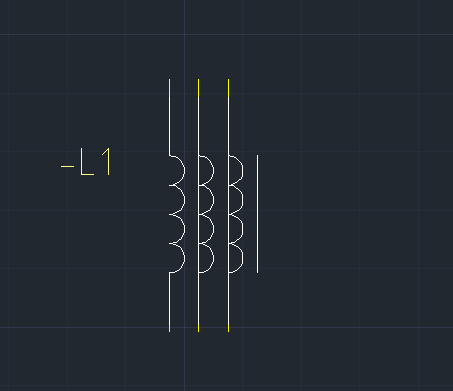

      軟件自帶的圖標菜單元件比列只能和默認導線間距(20,20)配合,才是合適的位置如果改變X Y的間距自帶的元件不會自動適應間距??




,求指導  新人。謝謝各位大神
迷茫的工控人
級別: 正式會員
精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 570 分
在線時間: 5(小時)
注冊時間: 2014-08-13
最后登錄: 2014-09-03
查看迷茫的工控人的 主題 / 回貼
1樓  發表于: 2014-08-13 20:43
我要把主電路及控制電路放在一張A4國標模板,如果用圖標菜單里面的元件放不下    還有端子圖等等。
迷茫的工控人
級別: 正式會員
精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 570 分
在線時間: 5(小時)
注冊時間: 2014-08-13
最后登錄: 2014-09-03
查看迷茫的工控人的 主題 / 回貼
2樓  發表于: 2014-08-14 08:03
沒一個回帖的
iujfang
怪人
級別: 家園?
精華主題: 0
發帖數量: 412 個
工控威望: 535 點
下載積分: 1395 分
在線時間: 211(小時)
注冊時間: 2010-05-21
最后登錄: 2025-05-05
查看iujfang的 主題 / 回貼
3樓  發表于: 2014-08-14 08:28
先不要抱怨軟件,是你自己設置問題,首先是元件比例問題,你先在項目特性----圖形格式  里面把默認比例設置好 包括導線間距等,比如  你習慣把導線間距 設置 5    那你就把  項目特性--圖型格式 的比例設置 0.5    當你插入元件時  插入比例也是0.5
[ 此帖被iujfang在2014-08-17 10:44重新編輯 ]
jjinzhe
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 151 點
下載積分: 877 分
在線時間: 76(小時)
注冊時間: 2012-03-31
最后登錄: 2025-04-22
查看jjinzhe的 主題 / 回貼
4樓  發表于: 2014-08-17 09:09
輸入元件時,下面有比例,按比例輸入元件就可以解決..
