樓主  發表于: 2014-06-13 10:17
我這的PLC是FX1N-24MR,現在要加一片七段顯示碼,顯示程序里計數器的值0-9,請各為幫忙編一段程序和選哪種七段顯示碼?聽說有帶譯碼和不帶譯碼的。不知我這用哪種?字高14mm就行,裝在面板上顯示。謝謝大家幫忙!



已搞好。是我自己接錯位了一條線。謝謝大家!
[ 此帖被zhujiyuan在2014-07-11 10:24重新編輯 ]
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
yangyongfen
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 254 點
下載積分: 20917 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2025-03-08
查看yangyongfen的 主題 / 回貼
1樓  發表于: 2014-06-13 13:25
用74LS47N做譯碼這樣您的輸出就只占用4個點
工控學徒1
級別: 略有小成
精華主題: 0
發帖數量: 14 個
工控威望: 209 點
下載積分: 12253 分
在線時間: 11(小時)
注冊時間: 2014-06-10
最后登錄: 2015-10-26
查看工控學徒1的 主題 / 回貼
2樓  發表于: 2014-06-13 17:21
如果直接用那就得七個,我這有數碼管顯示程序。你可以看看805684943,如果需要你把你的程序給我我幫你改
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-30
查看wei0212007的 主題 / 回貼
3樓  發表于: 2014-06-14 08:22
用BCD(8421)碼輸入的,只要4個點。
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-30
查看wei0212007的 主題 / 回貼
4樓  發表于: 2014-06-14 08:24
M7E (14mm) 數字顯示單元(字符高度14mm)/種類 | OMRON Industrial Automation
http://www.fa.omron.com.cn/products/family/1140/lineup.html
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
5樓  發表于: 2014-06-14 08:51
樓主你可以任選一款,2種都可以通過PLC指令實現。
zhujiyuan
堅持不懈,今生無悔
級別: 家園常客
精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的 主題 / 回貼
6樓  發表于: 2014-06-16 08:53
引用
引用第4樓wei0212007于2014-06-14 08:24發表的  :
M7E (14mm) 數字顯示單元(字符高度14mm)/種類 | OMRON Industrial Automation
http://www.fa.omron.com.cn/products/family/1140/lineup.html


你好!他這個七段顯示碼,帶不帶譯碼電路?因我這的PLC不帶譯碼指令,所以,需要顯示碼上自帶譯碼電路才行。FX1N的不帶譯碼指令。如要編譯碼指令怎么編?
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
zhujiyuan
堅持不懈,今生無悔
級別: 家園常客
精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的 主題 / 回貼
7樓  發表于: 2014-06-16 13:51
圖片:

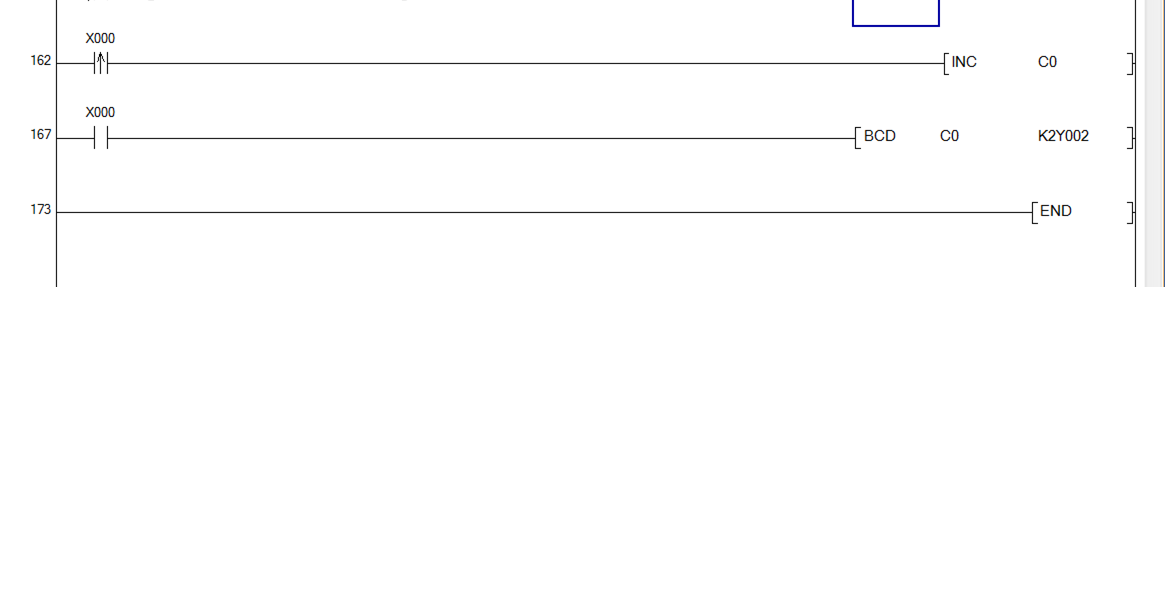

用這條指令,在PLC輸出端接一片七段顯示碼(omron M7E),不知能不能顯示0-9數字?求指點!
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
zhujiyuan
堅持不懈,今生無悔
級別: 家園常客
精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的 主題 / 回貼
8樓  發表于: 2014-06-17 10:31
因手上沒有七段顯示碼做試驗,無法證實這條指令是否能顯示0--9數字。所以,上傳求證。
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1842(小時)
注冊時間: 2011-04-17
最后登錄: 2025-04-30
查看陳大圍的 主題 / 回貼
9樓  發表于: 2014-06-19 11:04
引用
引用第3樓wei0212007于2014-06-14 08:22發表的  :
用BCD(8421)碼輸入的,只要4個點。

這個可以
本帖最近評分記錄:
  • 下載積分:+5(zhujiyuan) 真誠感謝!
  • 專心學工控技術,請各位幫忙指教
    zhujiyuan
    堅持不懈,今生無悔
    級別: 家園常客
    精華主題: 0
    發帖數量: 399 個
    工控威望: 622 點
    下載積分: 13768 分
    在線時間: 382(小時)
    注冊時間: 2011-06-02
    最后登錄: 2023-08-09
    查看zhujiyuan的 主題 / 回貼
    10樓  發表于: 2014-07-11 10:17
    圖片:
    引用
    引用第7樓zhujiyuan于2014-06-16 13:51發表的  :
    用這條指令,在PLC輸出端接一片七段顯示碼(omron M7E),不知能不能顯示0-9數字?求指點!

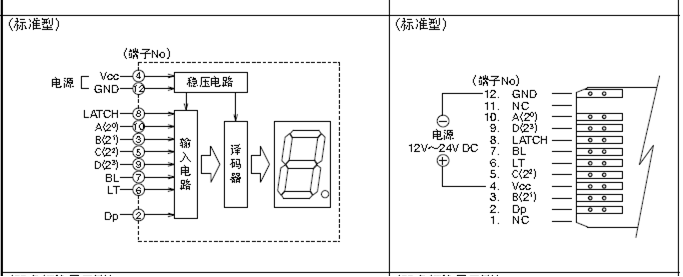

    請用過七段顯示碼的同事給個提示。我將兩片七段顯示碼的線接好后,接上PLC,但我接通X0時,顯示都是2,4,,6,8。請給看看我還有那條線沒接?PLC:FX1N-24MR .謝謝!

    12--------PLC24V負極
    4---------PLC24V正極

    個位:
    10(A)-------PLC Y1
    3(B)-------PLC Y2
    5(C)-------PLC Y3
    9(D)-------PLC Y4

    十位:
    10(A)-------PLC Y5
    3(B)-------PLC Y6
    5(C)-------PLC Y7
    9(D)-------PLC Y10
    本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
    咯啵白菜
    級別: 略有小成
    精華主題: 0
    發帖數量: 215 個
    工控威望: 298 點
    下載積分: 804 分
    在線時間: 107(小時)
    注冊時間: 2014-01-14
    最后登錄: 2019-11-23
    查看咯啵白菜的 主題 / 回貼
    11樓  發表于: 2014-07-11 10:36
    不是K2Y1嗎,乍K2Y2了呢
    • «
