陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1864(小時)
注冊時間: 2011-04-17
最后登錄: 2025-09-20
查看陳大圍的 主題 / 回貼
樓主  發表于: 2012-02-13 22:43

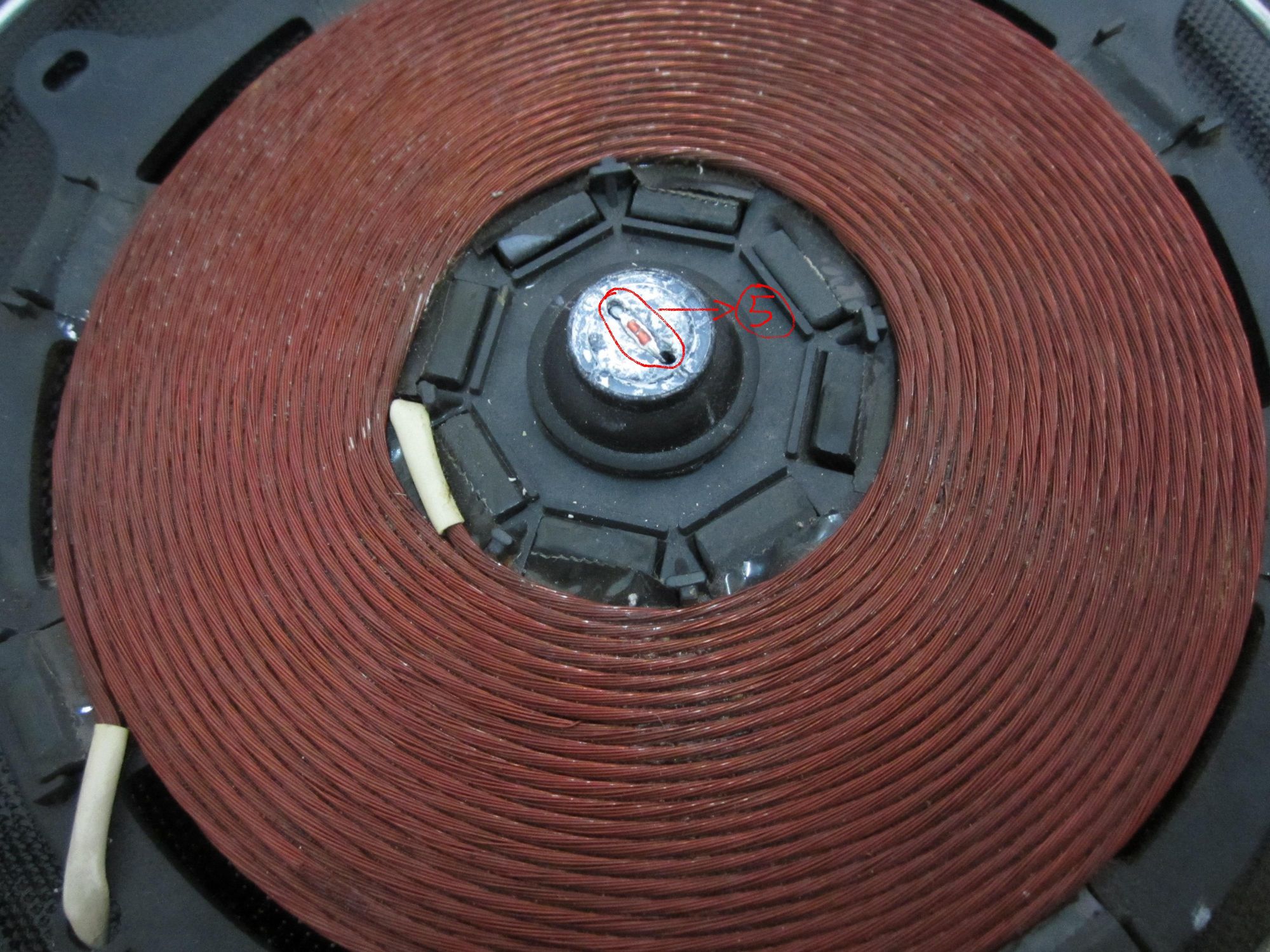

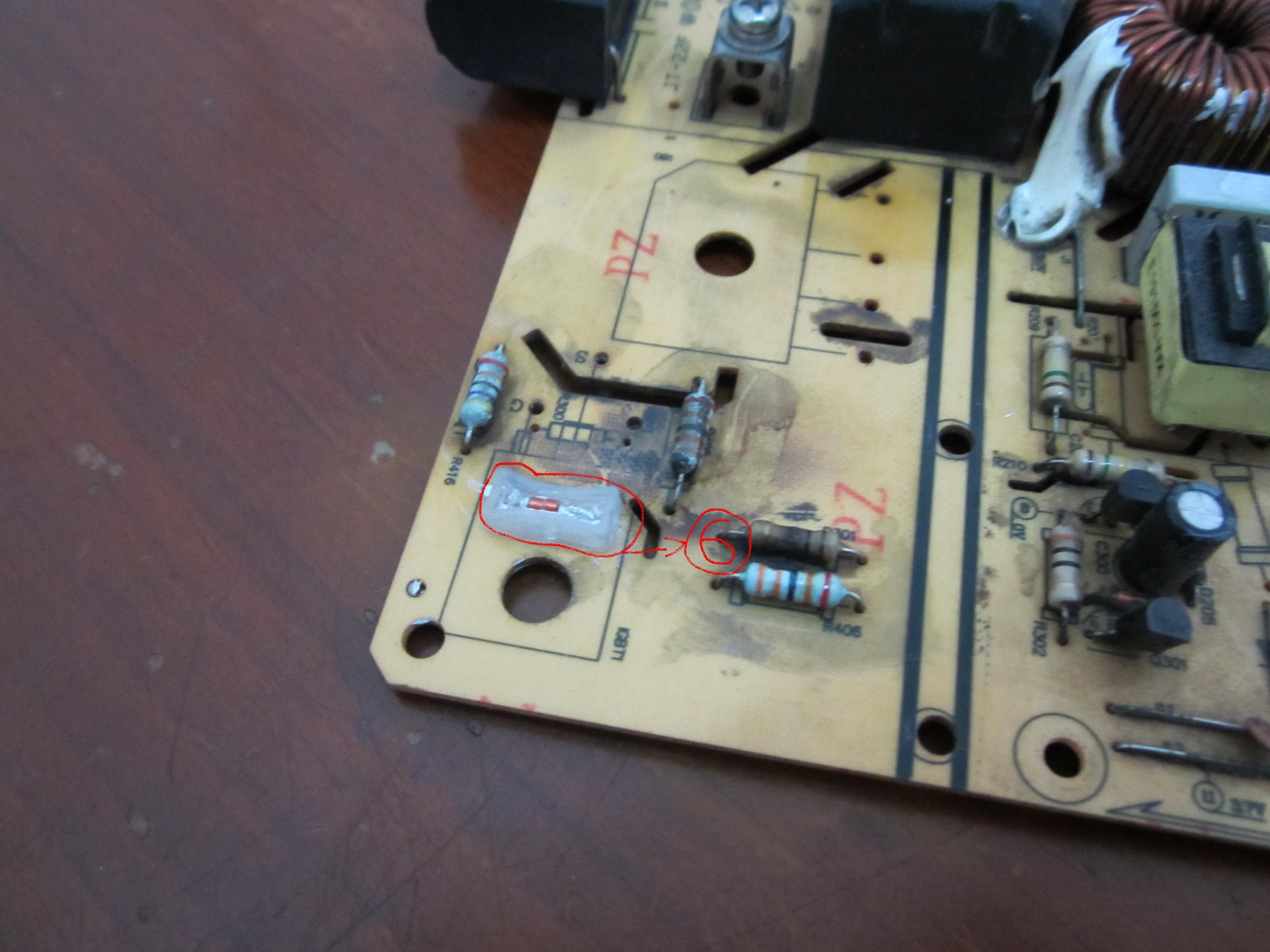

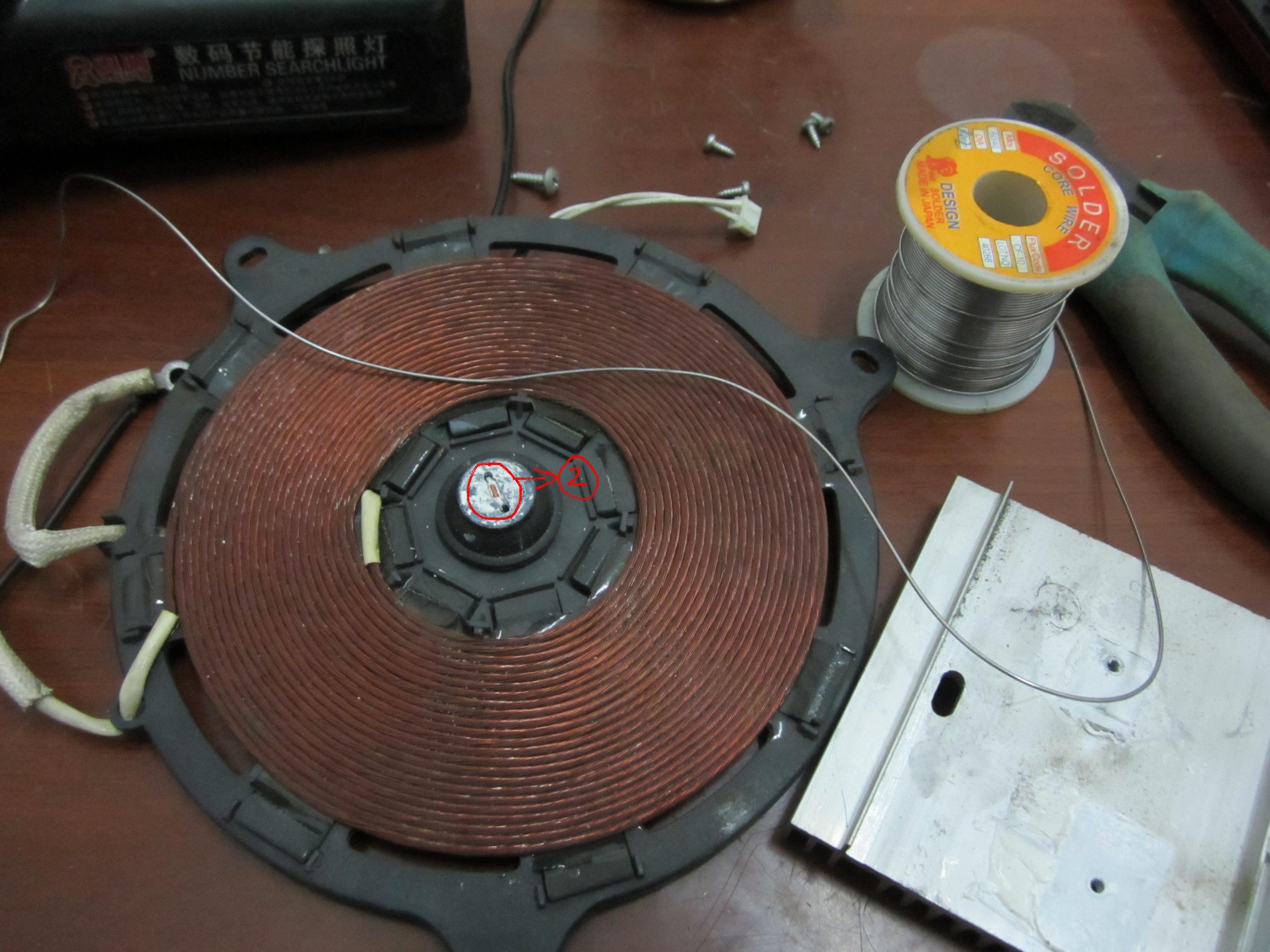

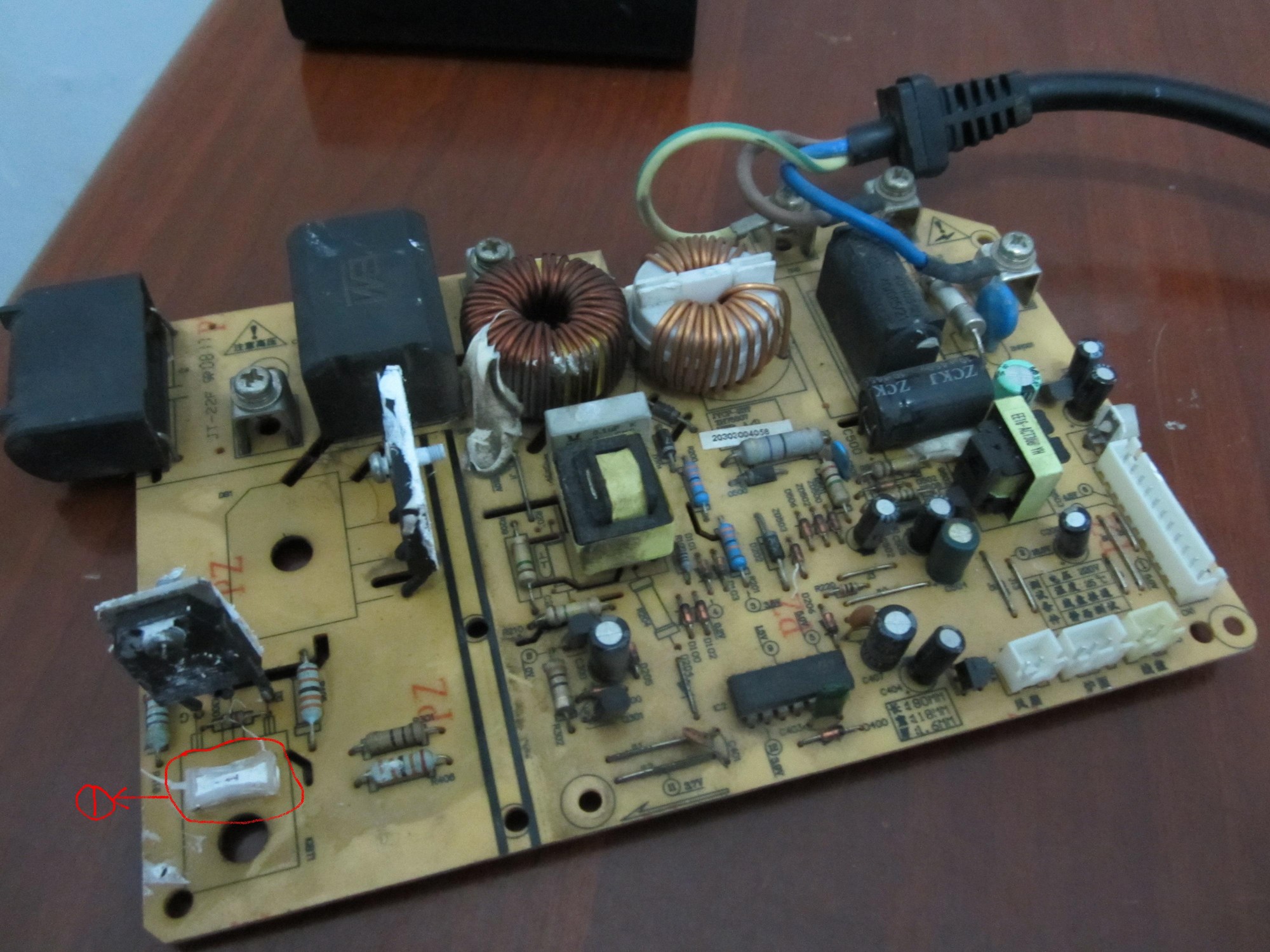

  自己用的電磁爐，一插上電，就燒里面的保險燒了，懷疑是整流模塊或IGBT模塊或其驅動電路某元件壞了，把電磁爐拆開來看了，對里面的電路板有些疑問，特來向師傅們請教了，1處，2處，3處，分別為什么元件呢？6處是把1處里面的導熱脂刮掉之后露出里面的元件的樣子，5處是把2處里面的導熱脂刮掉之后露出里面的元件的樣子，4處為什么這樣焊，密密麻麻的有許多焊點，這樣做是為何呢？謝謝了。
[ 此帖被陳大圍在2012-02-13 22:52重新編輯 ]
專心學工控技術，請各位幫忙指教
阿譚
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 181 點
下載積分: 3928 分
在線時間: 159(小時)
注冊時間: 2011-02-16
最后登錄: 2019-05-03
查看阿譚的 主題 / 回貼
1樓  發表于: 2012-02-14 01:08
1,2,5,6溫度傳感器，4是為了增加線路的承載電流。1是檢測IGBT管的溫度，5是檢測灶面溫度防干鍋，起到保護作用。
本帖最近評分記錄：
  • 下載積分:+5(龐樹恒) 熱心助人
    niujunpeng
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 211 點
    下載積分: 4685 分
    在線時間: 62(小時)
    注冊時間: 2010-08-25
    最后登錄: 2025-08-21
    查看niujunpeng的 主題 / 回貼
    2樓  發表于: 2012-02-14 06:27
    我知道一部分，1樓回答的不錯
    wqh清風
    級別: 略有小成
    精華主題: 0
    發帖數量: 221 個
    工控威望: 370 點
    下載積分: 3236 分
    在線時間: 104(小時)
    注冊時間: 2011-06-19
    最后登錄: 2025-05-11
    查看wqh清風的 主題 / 回貼
    3樓  發表于: 2012-02-14 11:37
    引用
    引用第1樓阿譚于2012-02-14 01:08發表的  :
    1,2,5,6溫度傳感器，4是為了增加線路的承載電流。1是檢測IGBT管的溫度，5是檢測灶面溫度防干鍋，起到保護作用。

    解釋得很到位！
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3348 個
    工控威望: 3199 點
    下載積分: 70698 分
    在線時間: 1609(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-08-29
    查看wwcwwc的 主題 / 回貼
    4樓  發表于: 2012-02-14 11:58
    補充：
    4區可能是增加載荷（增加印刷板銅箔的截面）或者是波峰焊接的模式。
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1882 個
    工控威望: 2168 點
    下載積分: 48665 分
    在線時間: 561(小時)
    注冊時間: 2009-07-30
    最后登錄: 2025-09-17
    查看wul2.4g的 主題 / 回貼
    5樓  發表于: 2012-02-14 12:38
    1樓回答的好！！頂！！
    今夜有雨
    級別: 略有小成
    精華主題: 0
    發帖數量: 176 個
    工控威望: 266 點
    下載積分: 1342 分
    在線時間: 431(小時)
    注冊時間: 2010-03-21
    最后登錄: 2025-08-02
    查看今夜有雨的 主題 / 回貼
    6樓  發表于: 2012-02-14 22:09
    好！
    liuhuaxing
    LIUHUAXING
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 953 個
    工控威望: 1172 點
    下載積分: 3446 分
    在線時間: 624(小時)
    注冊時間: 2011-03-26
    最后登錄: 2024-06-26
    查看liuhuaxing的 主題 / 回貼
    7樓  發表于: 2012-02-14 22:28
    1和6是同一個溫度傳感器，檢測IBGT門控管的溫度，
    mfsy96
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 134 點
    下載積分: 670 分
    在線時間: 1(小時)
    注冊時間: 2012-02-03
    最后登錄: 2012-05-29
    查看mfsy96的 主題 / 回貼
    8樓  發表于: 2012-02-15 10:56
             原來里面是這樣一個結構，哈哈
    zgf889
    走別人的路，讓別人走投無路
    級別: 家園常客
    精華主題: 0
    發帖數量: 620 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-12-21
    查看zgf889的 主題 / 回貼
    9樓  發表于: 2012-02-15 12:01
    支持1樓所說的
    liuhanqi
    活著就要做貢獻！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1210 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    10樓  發表于: 2012-02-16 13:10
    謝謝你1 樓的老師。說的太好了。
    學無止境，永遠是學生。
    676866
    人非圣賢，孰能無過！！
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 206 個
    工控威望: 1324 點
    下載積分: 687 分
    在線時間: 715(小時)
    注冊時間: 2010-10-27
    最后登錄: 2025-09-18
    查看676866的 主題 / 回貼
    11樓  發表于: 2012-02-16 21:56
    謝謝你1 樓的老師。說的太好了。你太牛逼了！
    • «
