y14729557
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 242 點
下載積分: 5661 分
在線時間: 102(小時)
注冊時間: 2011-12-10
最后登錄: 2025-05-23
查看y14729557的 主題 / 回貼
樓主  發表于: 2013-02-20 18:13
圖片：

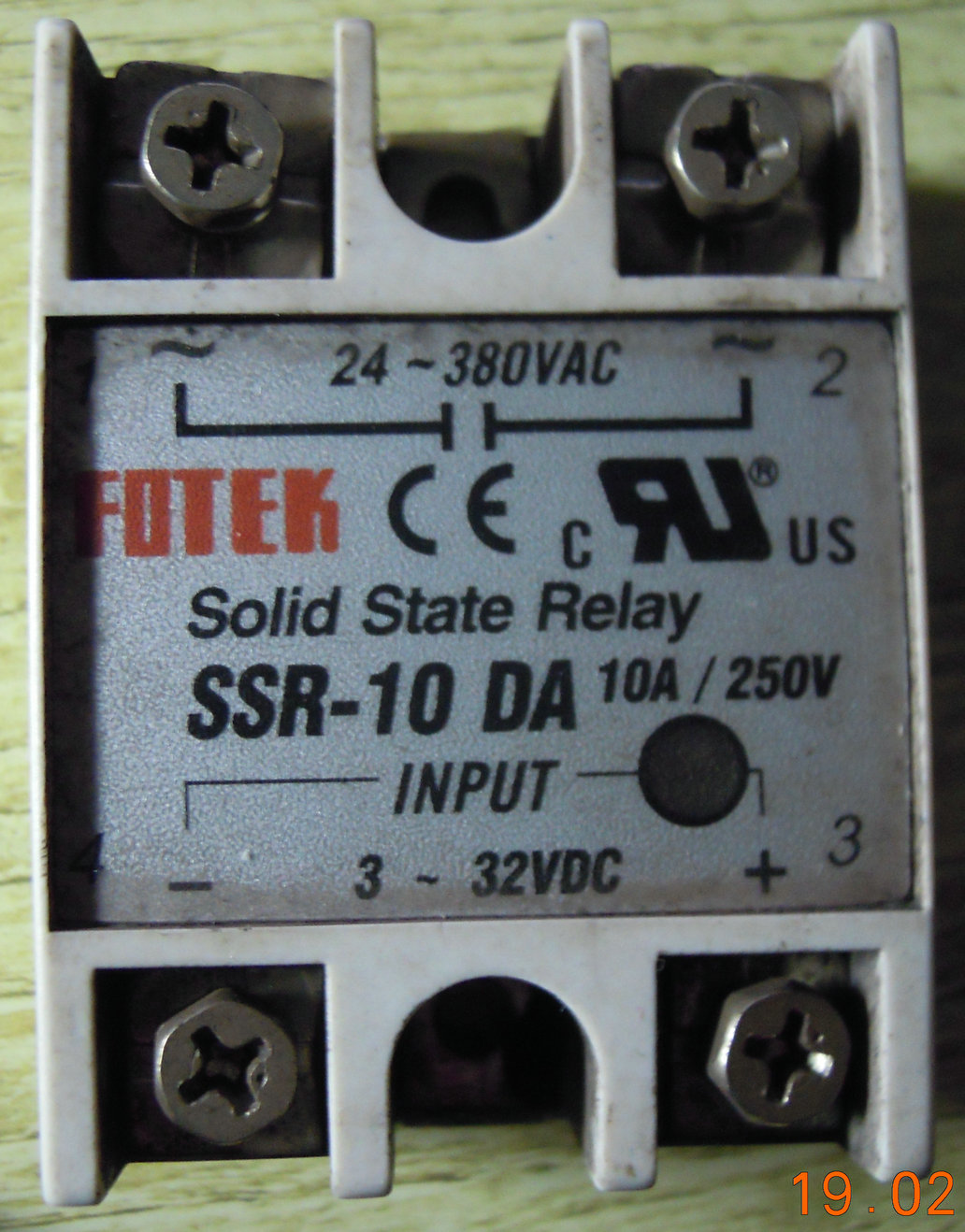

如下圖的固態繼電器怎么接線啊，1,2接交流，3,4分正負接直流，它是怎么工作的呢，哪位有這方面的資料，請指教下，謝謝
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 931 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
1樓  發表于: 2013-02-20 18:23
就當普通繼電器接就行了，1、2為常開接點，3、4為線包。
張海川
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 328 點
下載積分: 15789 分
在線時間: 229(小時)
注冊時間: 2008-08-23
最后登錄: 2025-09-04
查看張海川的 主題 / 回貼
2樓  發表于: 2013-02-20 18:28
1 ,2接交流電源的火線（L),3,4接控制電源一般用24V是要分正負極的，工作原理是3 ，4有控制電源時1 ，2導通，如果沒有控制電源則斷開。
rgbfii
級別: 工控俠客
精華主題: 0
發帖數量: 290 個
工控威望: 3201 點
下載積分: 11712 分
在線時間: 757(小時)
注冊時間: 2008-08-30
最后登錄: 2025-06-12
查看rgbfii的 主題 / 回貼
3樓  發表于: 2013-02-20 18:41
二樓講解到位，頂一個。
yaanlh
yaanlh
級別: 略有小成
精華主題: 0
發帖數量: 240 個
工控威望: 449 點
下載積分: 63411 分
在線時間: 179(小時)
注冊時間: 2012-05-16
最后登錄: 2025-09-18
查看yaanlh的 主題 / 回貼
4樓  發表于: 2013-02-20 18:41
內部電路很簡單，就是光電耦合和可控硅我也自己做過，以前我不買的都是自己做。你這個是交流250V10A的固態繼電器只能接250V以內的電壓哦。1腳你接L   2腳接線圈   3腳接開關電源+ 或者PLC輸出端   4腳接開關電源_或者PLC輸出端。你接負載最好在3A以內，如果功率過大要加散熱器或風扇。不過不管你選多少A的都要除以3倍才能保證你的繼電器不會燒壞哦。
[ 此帖被yaanlh在2013-02-20 18:47重新編輯 ]
feng-xing
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 222 點
下載積分: 4364 分
在線時間: 56(小時)
注冊時間: 2012-07-09
最后登錄: 2020-02-18
查看feng-xing的 主題 / 回貼
5樓  發表于: 2013-02-20 19:12
支持4樓，頂一下
y14729557
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 242 點
下載積分: 5661 分
在線時間: 102(小時)
注冊時間: 2011-12-10
最后登錄: 2025-05-23
查看y14729557的 主題 / 回貼
6樓  發表于: 2013-02-20 19:51
非常感謝！謝謝大家的回復！
wang324521
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 496 點
下載積分: 6214 分
在線時間: 76(小時)
注冊時間: 2012-09-11
最后登錄: 2025-06-18
查看wang324521的 主題 / 回貼
7樓  發表于: 2013-02-21 07:46
路過學習一下哦
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 476 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
8樓  發表于: 2013-02-21 10:28
學習一下
福記
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 381 點
下載積分: 5429 分
在線時間: 85(小時)
注冊時間: 2011-10-02
最后登錄: 2022-11-01
查看福記的 主題 / 回貼
9樓  發表于: 2013-02-21 21:35
學習一下。
hblovetian
新手，望各位大哥大姐指點。
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 492 點
下載積分: 6069 分
在線時間: 150(小時)
注冊時間: 2010-11-04
最后登錄: 2025-09-08
查看hblovetian的 主題 / 回貼
10樓  發表于: 2013-02-21 21:45
二樓講解明白，，
希望各位多多指點。謝謝！
