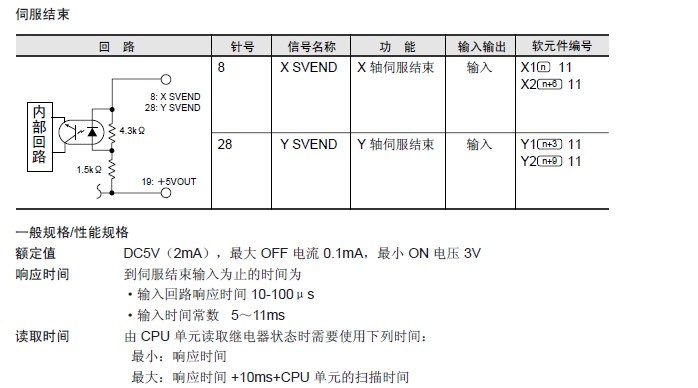

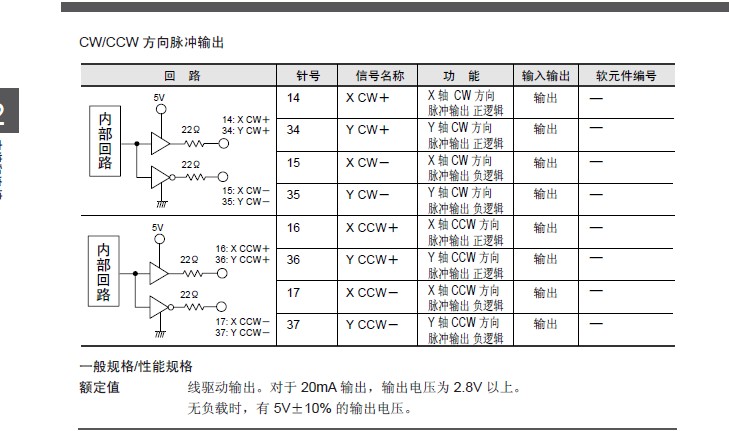

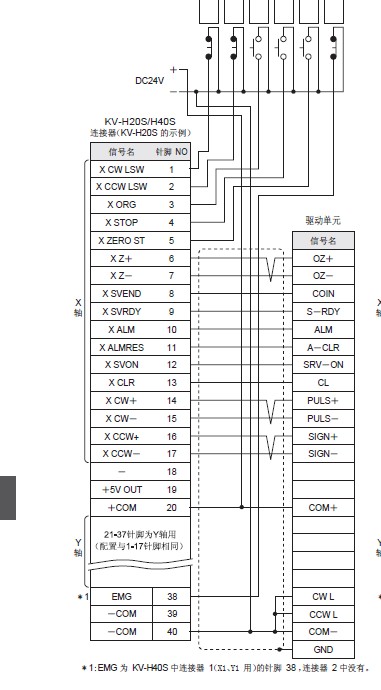

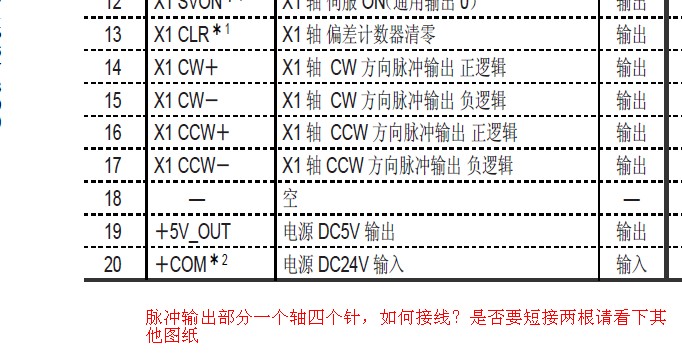

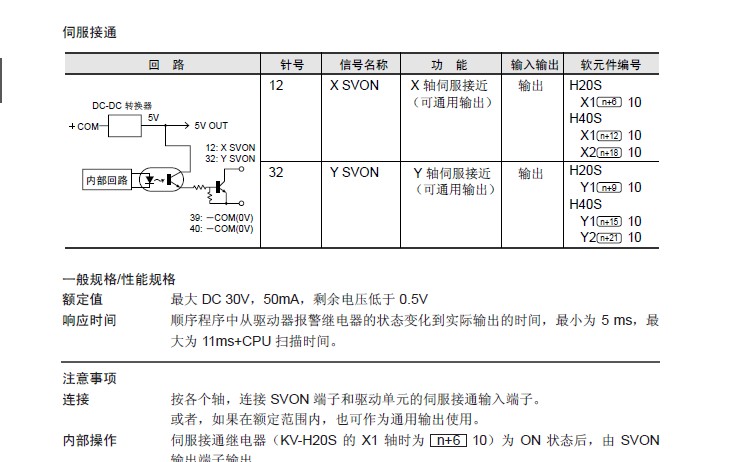

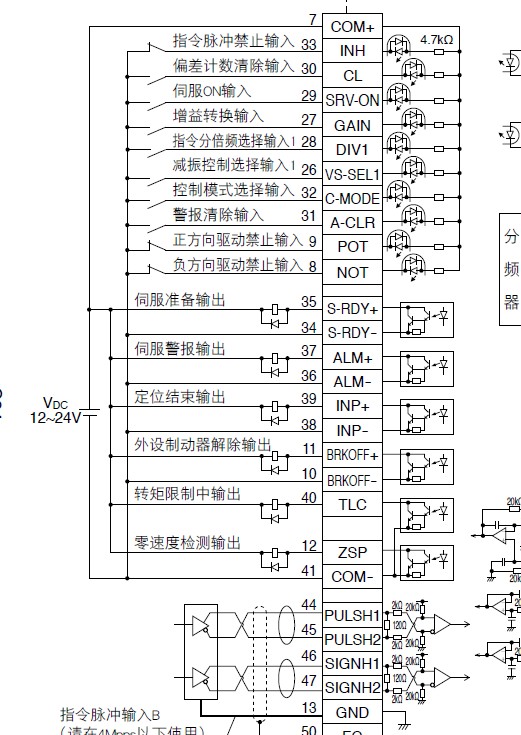

這個是基恩士H40S定位模塊的輸入輸出接線圖的一部分，看到與驅動器接線的圖紙中間沒有接電源，有可能是公共的，可是例如“伺服就緒”、“伺服結束”“Z相"之類的用的是5V電壓,為何又這樣接呢？針對說明書我有些懷疑，脈沖輸出部分要求也是5V電壓，KV-1000主機可以接24V的，也可接5V，問了客服似乎也不確定這個只是說能與伺服接線。 看到一般伺服只有12V和24V的集電極開路的接入方式，沒有5V的，直接接針對這個我有些懷疑。 接的是松下伺服，驅動器輸出分正負，看到說明書只接了一根，應該每一個另一根負接OV才對。 把驅動器的輸出接到定位模塊輸入似乎要電壓，看說明書似乎另外要加電源。每個軸四個針號，是否要把負邏輯部分短接0V。[ 此帖被gali1120107在2011-11-10 17:05重新編輯 ]
