      第一組：三個電機   1.1KW兩臺，0.75KW一臺。(1.1KW打磨用，0.75KW驅動用)

       第二組 ：兩個電機   1.1KW一臺，0.75KW一臺。(1.1KW打磨用，0.75KW驅動用)

       共用2.2KW電機一個。

具體運行要求描述：

      第一和第二組同時啟動1.1KW電機轉動+2.2KW電機轉動，3-5秒后0.75KW電機轉動。第一組運行100米(定長不精確)后自動返回原點，往復運動一次停止。第二組運行50米后自動返回原點，往復運動一次停止。兩組全部回到原點后2.2KW電機也停止。

注：

需要原點復位按鈕，重新上電后必須復位才可啟動

運行速度一樣。

繼電器控制（不用PLC）

請?jiān)O(shè)計一下電路（不用高檔電器,施耐德就行）

盼回復謝謝。

不復雜，用計數器，

這哪里是畫圖，這個是電路設計好不好。樓主避重就輕啊

哦  抱歉 是我沒整明白 就是設計畫圖 然后設計思路  想跟著大家學習一下啊
2樓說用計數器 不知道是什么意思？

應該用時間控制加行程控制吧，有正反轉。是那個倒角之類的設備嗎

是打磨的機器  很簡單  所以想讓各位大哥幫忙設計一下
因?yàn)槲抑粫��?jīng)驗設計法  效率太低
所以想看看各位大哥的邏輯設計法  整個邏輯思路是什么？

經驗就是邏輯，自己知道工藝要求比別人來得快。

不能理解、

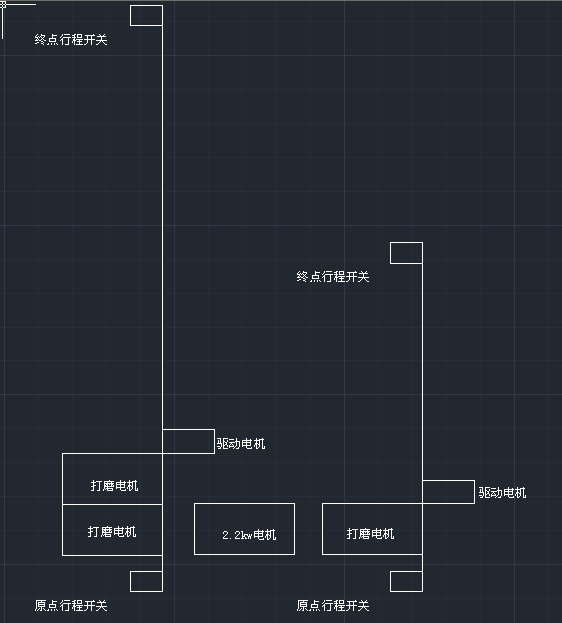

建議樓主先把工作示意圖畫出來，再進行分析，思路就會一目了然了

具體看圖  還要結合設計要求

這個沒太看明白，不過看你下面的圖有點像型材機上面的自動取長機，只是多了一個往反。plc我不太在行，一般電路到還真不太是問題。
