工控人家園 綜合討論 三菱GT1020-LBD2-C接線方式？

nongchunhe19

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看nongchunhe19的主題 / 回貼

樓主發表于: 2011-07-11 17:39

只看樓主 | 小中大

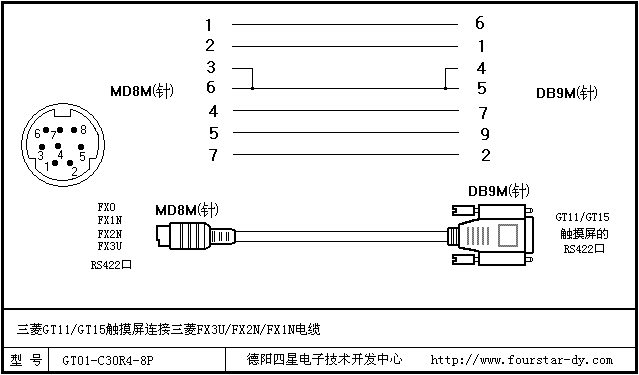

大家好，買了個二手的屏GT1020-LBD2-C，下載下來的資料和這不一樣，PLC和屏的連接是RS-422的，可是我這個屏的連接方式是RS-232的，在網上買了線，型號是：GT10-C30R4-8P，上面寫著連接圖：黑---SDA，棕---SDB，橙---RDB，黃----RDA，紅-----+5V，綠------SG，小弟我無從入手，希望各位老大支持一下，告訴我怎么接，屏上面的這樣的：SD，RD，ER，DR，SG，RS，CS，NC，NC，這和資料上的完全不一致，到底那條線接那里呢？謝謝各位，請告訴我呀555555555555555555555555555

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2025-08-20
查看gqm的主題 / 回貼

1樓發表于: 2011-07-11 19:11

只看該作者 | 小中大

wanghualin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 219 點
下載積分: 624 分
在線時間: 28(小時)
注冊時間: 2007-10-20
最后登錄: 2019-06-21
查看wanghualin的主題 / 回貼

2樓發表于: 2011-07-12 10:12

只看該作者 | 小中大

你要的是不是與PLC FX系列相連接的數據線？如果是，你買錯了吧，應該是這個型號GT1030-LBD-C

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9744 個
工控威望: 8644 點
下載積分: 16872 分
在線時間: 5350(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-01
查看ymmfa的主題 / 回貼

3樓發表于: 2011-07-12 10:14

只看該作者 | 小中大

1020,1030的接線不要看下載資料和手冊上的
因為這些線全是國產的每批線做得不一樣所以要按給你線的人的說明
比如我們家賣的這種屏，每個配的線里都會有一個說明
