首先保證winccflexible集成在step7中，然后仿真時先啟動PLCSIM，再啟動HMI仿真
請參考：http://www.51hongka.com.cn/read-gktid-10312.html
WinCC flexible不要設置為輸入信號和模擬量，以中間變量和地址存儲器替代。

版主威武！~！~

版主威武，牛

按照步驟了 ，還是不行啊，版主。。。我新建了啟動、停止這連個按鈕，又新建了兩個變量（名稱是啟動、停止）數(shù)據(jù)類型都是布爾型連接到s7300中的DB1_DBXO_0和DB1_DBXO_1。。然后是啟動按鈕連接了啟動變量，停止按鈕連接了停止變量，并且都是在  “事件”“單擊”類型“編輯位” 中選擇了SetBit。。那個圓連接DB1_DBXO_2，設置如圖


說的不是很清楚，我的哪個步驟錯了？？版主要幫忙啊   著急啊！

引用

連接到s7300中的DB1_DBXO_0和DB1_DBXO_1。。然后是啟動按鈕連接了啟動變量，停止按鈕連接了停止變量

這一步介紹詳細點，是怎么做的？

不是很理解樓主的說明。
你的目的是用圓做指示燈嗎？啟用“位”，其余按你做法。
另外。啟動；停止需要選擇開關或者按鈕方式，然后符上組態(tài)好的變量值。

改為啟用“位”了，我用的是按鈕，不管用。。。

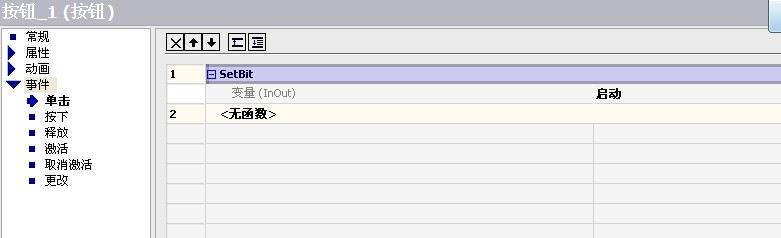

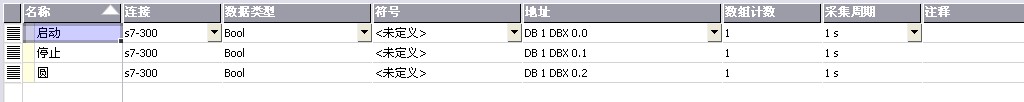

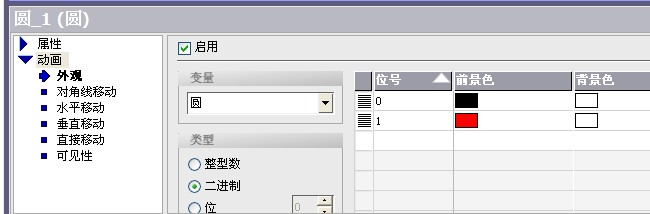

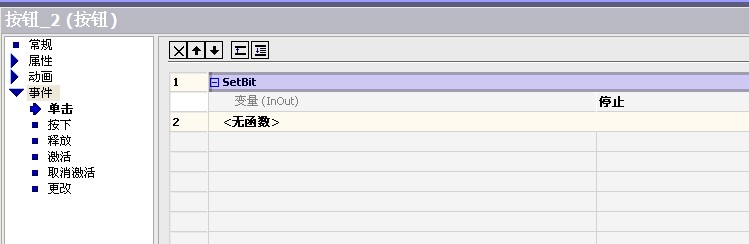

啟動變量    停止變量  變量設置   連接  圖片如下

啟動按鈕連接了啟動變量，停止按鈕連接了停止變量，并且都是在  “事件”“單擊”類型“編輯位” 中選擇了SetBit。。



圖片不清晰， 可以選擇 “圖片另存為” 下載下來...

如果你編輯按鈕，不需要用事件。改用常規(guī)選項內容，并符上變量地址后模擬仿真。
